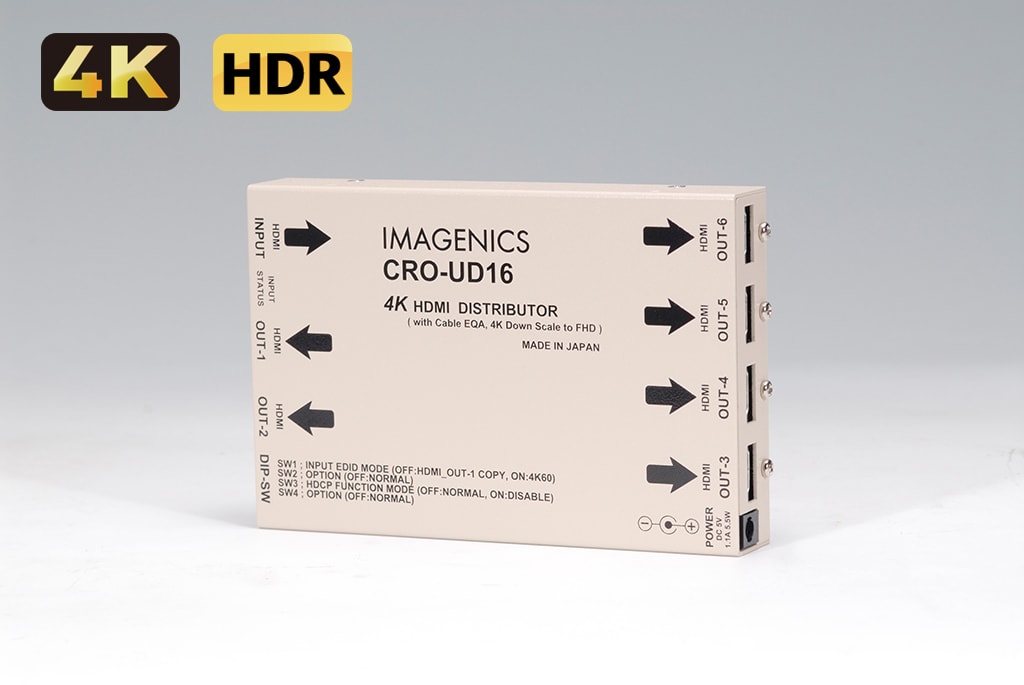

IMAGENICS ( イメージニクス ) / CRO-UD16

小型コンパクト・コストパフォーマンスに優れた 4Kフルスペック対応 HDMI分配器です。HDMI 2.0/1.4およびHDCP 2.2/1.4規格に準拠したHDMI信号のシンプルな6分配器で、出力側EDIDによるカラー変換機能や4K映像のFHD映像への全自動ダウンコンバート機能も出力端子毎に装備し、HDMI 2.0規格信号のHDR映像を含めたほぼ全ての映像音声に対応できます。

■4KHDMI(DVI)1入力6分配器
■4K信号方式
TMDSクロック：25MHz～340 MHz
ピクセルクロック：25MHz～600MHz
データレート：0.75～18Gbps
HDCP：1.4/2.2
対応解像度：4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit　など
■映像信号方式：
TMDS信号(デジタルRGB/YPbPr)ピクセルクロック25 MHz～600MHz(TMDSクロック 25 MHz ～ 340 MHz)
4K,D1～D5相当のHDMI信号および、640 x 480 ～ 4,096 x 2,160までのPC信号にも自動対応
HDMI信号において、データレート18Gbpsまでの最大36ビットディープカラー信号(4K60@422)または24ビットフルカラー(4K60@444)の規格準拠信号に対応

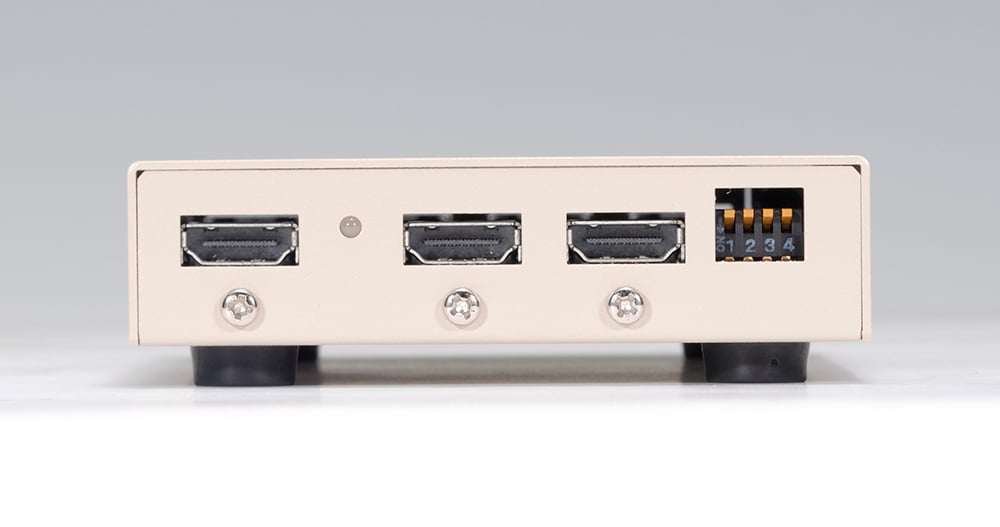

■HDMI入力：HDMI TypeA 19ピンコネクタ 1系統 （HDCP 1.4, 2.2対応、DVI信号入力可能）

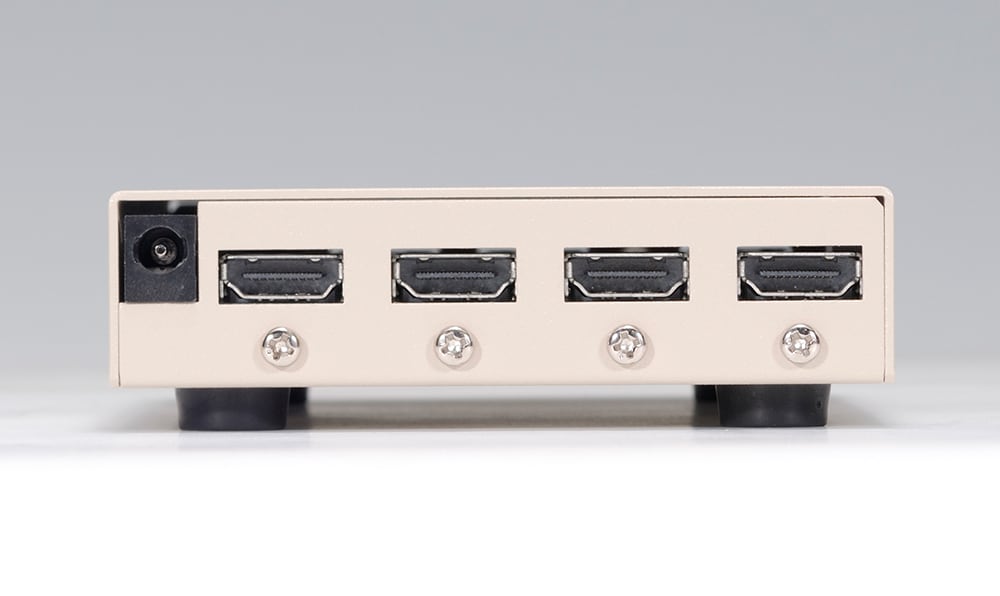

■HDMI出力：HDMI TypeA 19ピンコネクタ 1系統6分配(HDCP 1.4, 2.2対応、自動カラースペース変換やDVI信号出力可能)
※出力端子毎に、自動カラースペース変換(4K60YUV420等)やFHDへのダウンコンバート出力が可能です。
■入力ケーブル長：PC(VESA)、 D5など6 Gbps までの映像～30m
4K30, 60(420)など10.2 Gbpsまでの映像～20m
4K60(422,444)など18 Gbpsまでの映像～10m
※IMAGENICS製のHDMI長尺ケーブルを使用し、弊社製指定製品出力信号からの場合
民生・家庭用機器や他社製品からの出力信号を除く
■出力側接続ケーブル長:
PC(VESA). D5など6Gbpsまでの映像～10m
4K30, 60(420)など10.2Gbpsまでの映像～5m
4K60(422,444)など18Gbpsまでの映像～3m
※IMAGENICS製のHDMIケーブルを使用した場合
※表示機器側の受信感度の影響で短くなる場合があり
■EDIDエミュレーション機能：
HDMI OUT-1端子からのEDIDデータを常にコピーバックアップして使用(初期設定）
DIP-SW1番により、一般的な4K60対応テレビ・モニター相当をエミュレーション可能
■その他：
入力HDCP動作の強制禁止機能
取得EDIDデータによる適応的なカラースペース変換およびダウンコンバート機能
2色発光LEDの点灯点滅等によるメッセージ機能ほか。
■電源： DC 5V 1.1 A 5.5 W (最大)
■SIZE：100(W)x25(H)x150(D)mm ※突起物を除く
■質量：約 550 g
■付属品：
AC100 V27VA 50Hz 60 Hz 国内専用ACアダプター1 台 (5V 2.3A出力 ロック付き)
HDMI抜け止め金具(CL-1)と束線バンド7セット
※HDMI抜け止め金具(CL-1)は、取り付けるHDMIコネクタの厚さによって抜け止め機能を得られない場合があり
