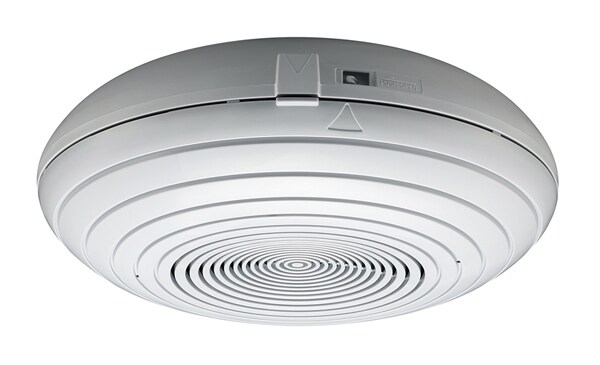

TOA ( ティーオーエー ) / PC-2238TWP

定格入力3Wの防滴天井露出型スピーカー。小型でインテリア空間に調和するデザインを採用。防水性能はＩＰＸ４で、風雨が直接当たらない廊下、軒下等への施工が可能。入力端子はプッシュイン式になっており、接続が簡単で送り配線や分岐配線にも対応。

■定格入力：３ Ｗ
■定格インピーダンス：３．３ ｋΩ（３ Ｗ），５ ｋΩ（２ Ｗ），１０ ｋΩ（１ Ｗ）
■出力音圧レベル：９４ ｄＢ（１ Ｗ，１ ｍ）
■周波数特性：１６０ Ｈｚ～１６ ｋＨｚ
■スピーカー種別：Ｌ級（消防法施行規則　音声警報音第２シグナルでの測定で９２ ｄＢ（Ａ）以上）
■音響パワーレベル：９６ ｄＢ（１ Ｗ）
■指向特性区分：Ｗ（０°以上３０°未満　Ｑ＝５，３０°以上６０°未満　Ｑ＝３，６０°以上９０°以下　Ｑ＝０．５）
■音量調節：３ Ｗ～１ Ｗタイプ（出荷時１ Ｗ端子に接続済）
０ ｄＢ，－６ ｄＢ，－１２ ｄＢ，－１８ ｄＢ，断
■使用スピーカー：防滴１２ ｃｍコーン型
■適用電線
６００ Ｖビニル絶縁電線（ＩＶ線，ＨＩＶ線）
単線（銅線）：φ０．８～φ１．２ ｍｍ
より線（７心銅線）：０．７５～１．２５ ｍ㎡
■配線方式：ワンタッチ式差込型コネクター（送り配線，分岐配線）
■使用温度範囲：－１０ ℃～＋５０ ℃
■防水性能：ＩＰＸ４（天井（水平部）施工時）
■その他：ＪＩＳ　Ｃ　５５３２（音響システム用スピーカー）に準じる
■仕上
フロントケース，リアケース：難燃性ＨＩＰＳ樹脂（樹脂材料難燃グレード：ＵＬ９４Ｖ－０）　
ライトグレー（マンセルＮ８．０近似色）
スピーカー取付パネル：表面処理鋼板　オフホワイト（マンセルＮ９．５近似色）　粉体塗装
■寸法：φ２２０×８０．５（Ｄ） ｍｍ（本体のみ，突起部を除く）
■質量：１ ｋｇ（本体），　１８０ ｇ（スピーカー取付パネル）
■付属品
スイッチボックス取付ねじ（Ｍ４×３５）…２，天井取付ねじ（４×３５）…２，スピーカー取付パネル…１，スピーカー取付ノブ…２
