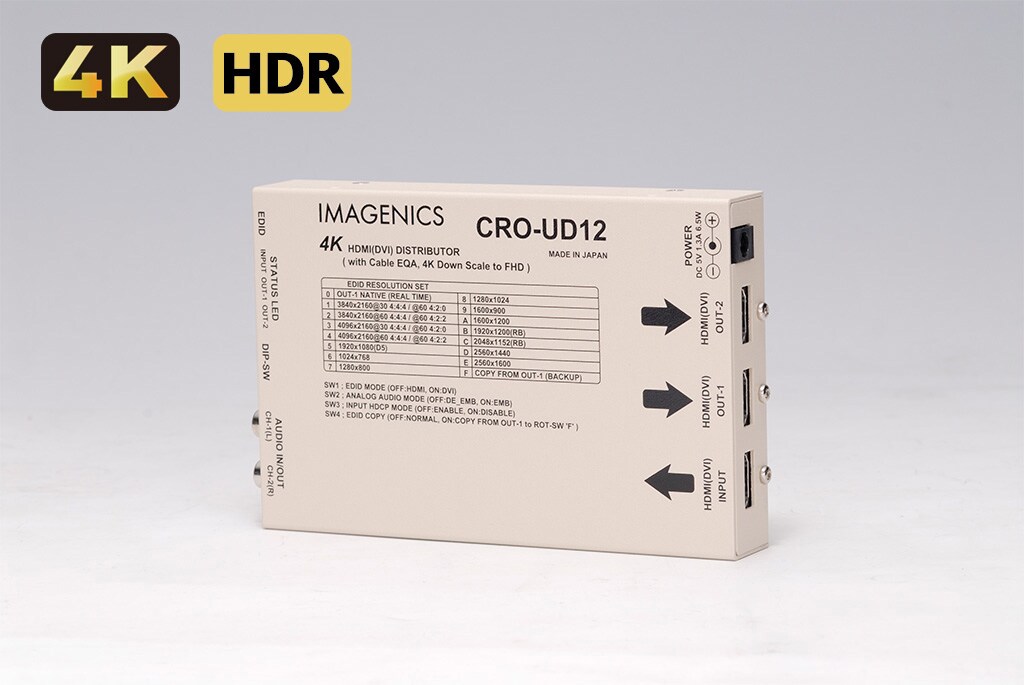

IMAGENICS ( イメージニクス ) / CRO-UD12

EDIDエミュレーション機能およびケーブル補償器付き1入力2分配器です。HDMI 1.4およびHDMI 2.0規格に準拠したデジタル映像音声信号に対応。4KからフルHDへのダウンコンバート機能、4K＠60 444から4K＠60 420カラー変換機能に全自動で対応します!

■4K HDMI(DVI)1入力2分配器
(ケーブル補償器、EDIDエミュレータ、音声エンベデッド、デエンベデット)
■4K信号方式：
TMDSクロック：25 MHz～340 MHz
ピクセルクロック ：25 MHz～600 MHz
データレート：0.75～18 GbpsHDCP ：1.4/2.2
対応解像度：4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit　など
■映像信号方式：
TMDS信号(デジタルRGB/YPbPr)ピクセルクロック25 MHz～600 MHz (TMDSクロック 25 MHz ～ 340 MHz)
4K,D1～D5相当のHDMI信号および640x480～4,096x2,160までのPC信号にも自動対応
HDMI信号の最大36ビットまでのディープカラー信号または24ビットフルカラーの規格準拠信号に対応
■HDMI入力：
HDMI TypeA 19ピンコネクタ1系統 (HDCP 1.4, 2.2対応)
■HDMI出力：
HDMI TypeA 19ピンコネクタ1系統2分配 (出力ごとにHDCP 1.4, 2.2を個別対応)
■入力ケーブル長 ：
PC(VESA), D5など 6 Gbpsまでの映像～30 m
4K30, 60(420)など10.2 Gbpsまでの映像～20 m
4K60(422,444)など18 Gbpsまでの映像～10 m
※弊社製のHDMI長尺ケーブルを使用し、弊社製指定製品出力信号からの場合です。
民生・家庭用機器や他社製品からの出力信号を除きます
■出力側接続ケーブル長：
PC(VESA), D5など 6 Gbpsまでの映像～10 m
4K30, 60(420)など10.2 Gbpsまでの映像～5 m
4K60(422,444)など18 Gbpsまでの映像～3 m
※弊社製のHDMIケーブルを使用した場合です。
表示機器側の受信感度にも影響され、これより短くなる場合があります。
■出力側接続ケーブル長：
PC(VESA), D5など 6 Gbpsまでの映像～10 m
4K30, 60(420)など10.2 Gbpsまでの映像～5 m
4K60(422,444)など18 Gbpsまでの映像～3 m
※弊社製のHDMIケーブルを使用した場合です。
表示機器側の受信感度にも影響され、これより短くなる場合があります。

アナログ音声機能　
(エンベデッド、デエンベデッド動作共通。エンベデッドまたはデエンベデッドのいずれかを選択して使用可)
■音声入力端子：
-10 dBu 約50 k? 不平衡2チャンネル1系統 (RCAピンジャック x2)
■音声出力端子：
-10 dBu (10 k? 以上負荷時)ローインピーダンス 不平衡 2チャンネル 1系統(RCAピンジャック x2)
■音声周波数特性/S/N比：
20 Hz～20 kHzにて-1dB～+1 dB/80 dB 以上(1 kHzのA特性、基準-10 dBu出力時)
■音声クロストーク/歪率：
80dB 以上/0.03 % 以下 (10k?以上負荷時)
■音声サンプリング周波数：
デエンベデット時：24 bit 32kHz～192kHz
リニアPCM方式エンベデット時 ：24 bit 48 kHz リニアPCM方式
■最大音声レベル：
入力：+10dBu (HDMIエンベデット音声の0dBFS時)
出力：+10dBu (HDMIエンベデット音声の0dBFS時)
■その他：
・出力端子側のEDIDデータとの整合による全自動カラースペース変換機能(4K映像時のYPbPr444(422)⇔YPbPr420含む)
・入出力状態の2色LEDによる色とフラッシュでのアサイン機能
・4K非対応機器への4K→D5映像ダウンコンバート機能、他
■電源： DC 5 V 1.3 A 6.5 W (最大)
■SIZE：100(W)x25(H)x150(D) mm (突起物を除く)約550g
■付属品 ：AC100V 27VA 50 Hz・60 Hz 国内専用ACアダプタ1台 (5V 2.3A 出力ロック付き)
HDMI抜け止め金具(CL-1) )と束線バンド3セット
