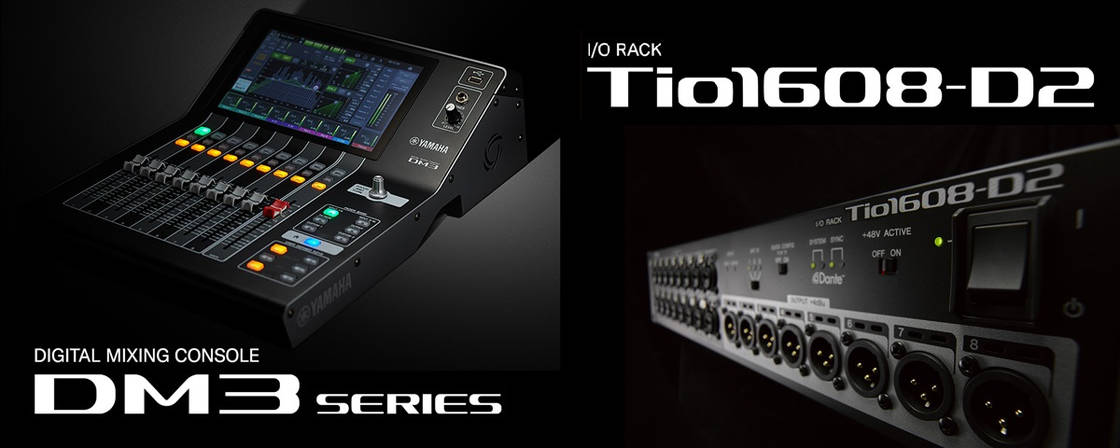

YAMAHA DM3 / Tio1608-D2

デジタルミキシングコンソール DM3 とI/Oラック Tio1608-D2 のシステム構築についてご紹介します。
ヤマハのDante対応ミキサーの中で最もコンパクトな DM3 は、アナログ16入力、8出力を搭載し96kHzプロセッシングを実現しています。また、I/Oラック Tio1608-D2 と組み合わせることでシンプルかつサンプリングレート96kHzの高音質なDanteネットワークシステムを構築できます。

※ DM3シリーズには、Dante搭載の DM3 とDante非搭載の DM3 Standard の2モデルがあります。

機器間の接続にはAudinate社が開発したオーディオネットワークプロトコル「Dante」を採用し、低ジッター、低レイテンシー、高サンプル精度の高音質を実現しました。

PA席に設置した DM3 と、ステージに設置した Tio1608-D2 との間をイーサネットケーブルで接続するだけで高音質/低レイテンシーの音声伝送が可能になるため、もう重くて接続が大変なマルチケーブルを持ち運ぶ必要はありません。

このシステムでは DM3 からオーディオパッチやHAコントロールが可能です。さらにPCソフトウェア Dante Controller によるオーディオパッチや R Remote によるHAコントロールも行うことができます。

DM3 本体との接続の際に Tio1608-D2 の QUICK CONFIG 機能を使えば、ネットワーク設定や音声パッチを含めた接続設定が自動で行われるため、セットアップが簡単です。
DM3 の AUTO CONFIG SETUP 機能を設定し、Tio1608-D2 のUNIT IDを設定。DM3 本体とTio1608-D2 をイーサネットケーブルで接続し、Tio1608-D2 の電源をONにするという簡単な手順で設定が完了します。

※ DM3 で AUTO SETUP を使用する場合は AUTO SETUP をOFFに設定してください。
