ゼンハイザー ワイヤレスマイク シリーズ別導入例

XSW 1シリーズの例

XSW 1-825-JB x4

XSW 2シリーズの例

XSW 2-835-JB x4

XSW-Dシリーズの例

XSW-D VOCAL SET x4

EW-DPシリーズの例

EW-DP 835 SET(T12) x4

EW-Dシリーズの例

EW-D 835-S SET (T12) x4

以下、シリーズごとに4chでのセットアップ例を示していますので、ご自身の使用環境にあわせてアレンジし、導入をご検討ください。

XSW 1シリーズの受信機は、1chタイプのEM XSW-1-JBと、2chタイプのEM-XSW 1-DUAL-JBの2種類があります。導入希望チャンネル数が偶数の場合は、EM-XSW 1-DUAL-JBを組み合わせると便利です。

4ch導入の場合は、EM XSW-1-JBが含まれるXSW 1-825-JBセットを4セット、もしくは、EM-XSW 1-DUAL-JBが含まれるXSW 1-825 DUAL-JBセットを2セットご購入ください。

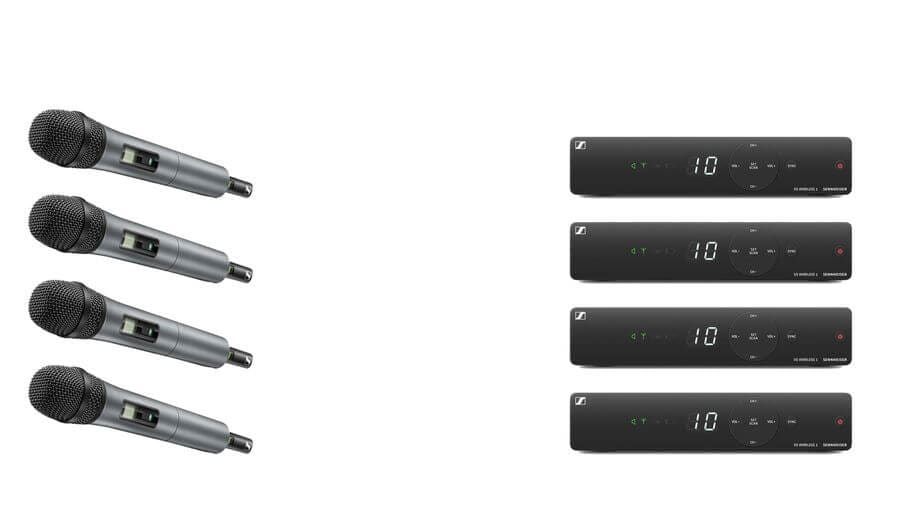

4ch導入例：XSW 1-825-JB x4

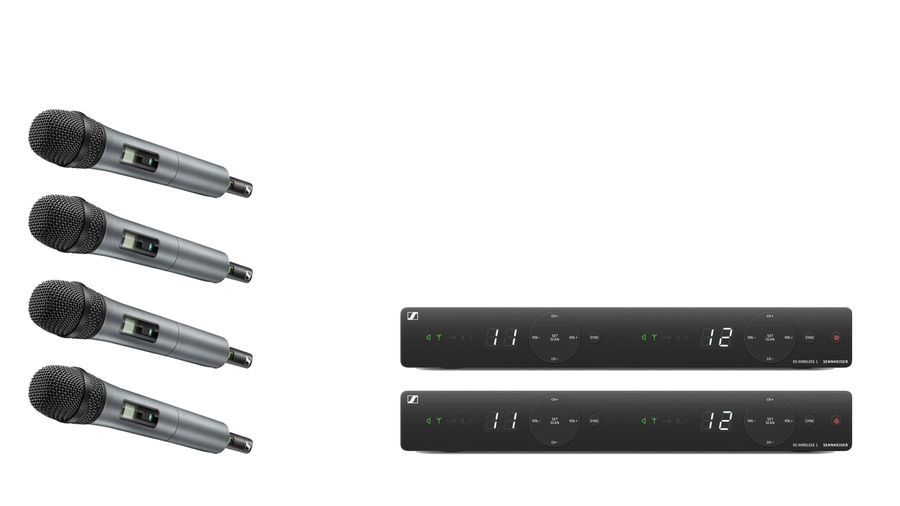

4ch導入例：XSW 1-825-DUAL-JB x2

XSW 1シリーズは外部アンテナ接続に対応していないため、複数台使用の場合においても、受信機同士を接続する必要はありません。

また、ラベリアマイク（ピンマイク）またはヘッドセットマイクを使用する場合は、XSW 1-825-JBをXSW 1-ME2-JB（ラベリアマイクセット）、XSW 1-ME3-JB（ヘッドセットマイクセット）に置き換えてご購入ください。

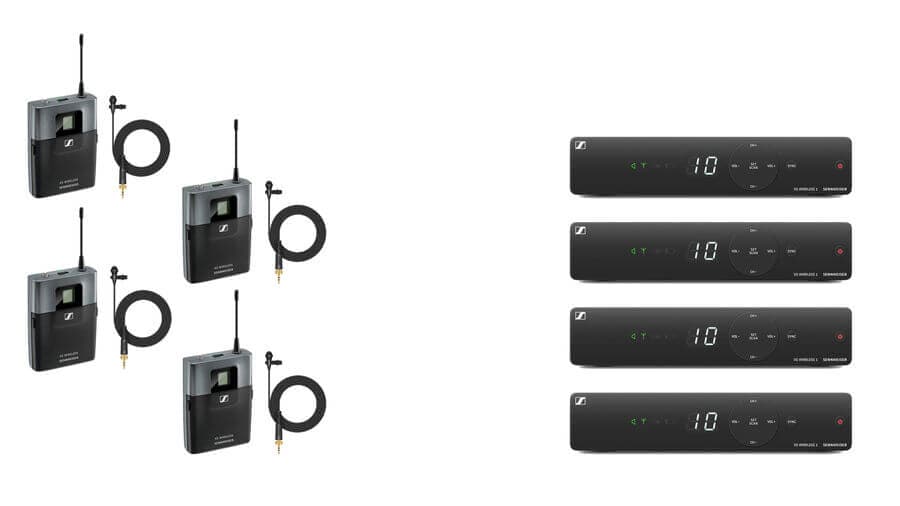

4ch導入例：XSW 1-ME 2-JB x4

最大で7chまで同時に使用できます。

XSW 2シリーズの受信機は1chタイプのEM XSW 2-JBのみです。導入希望チャンネル数にあわせて、EM XSW 2-JBを含むセットを必要チャンネル分ご購入ください。XSW 2シリーズは最大で7chまで同時に使用できます。

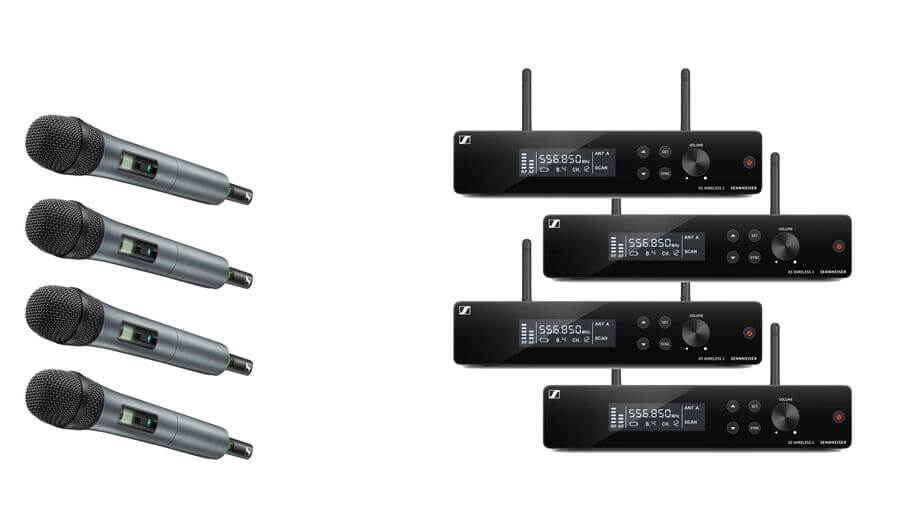

4ch導入例：XSW 2-835-JB x4

ラベリアマイク（ピンマイク）またはヘッドセットマイクを使用する場合は、XSW 2-835-JBをXSW 2-ME2-JB（ラベリアマイクセット）、XSW 2-ME3-JB（ヘッドセットマイクセット）に置き換えてご購入ください。

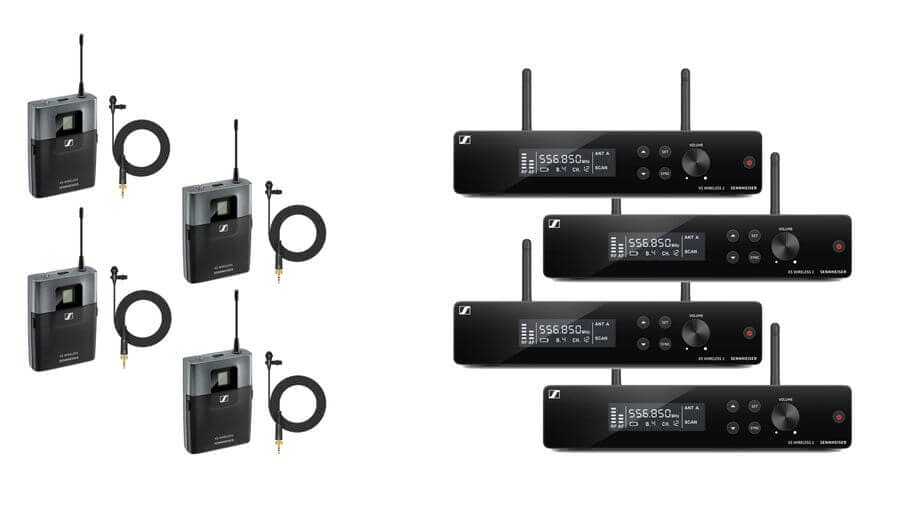

4ch導入例：XSW 2-ME2-JB x 4

XSW 2シリーズは外部アンテナ接続に対応しています。別売りの外部アンテナを用意することで、さらに信頼性の高いシステムを構築することができます。

外部アンテナはアンテナケーブルを延長する距離によって信号を増幅するブースターが必要となります。また、アンテナの種類は指向性タイプと無指向性タイプがあります。使用範囲が限定できる場合は指向性タイプが優れていますが、購入時に使用範囲が決められない場合は無指向性タイプが便利です。

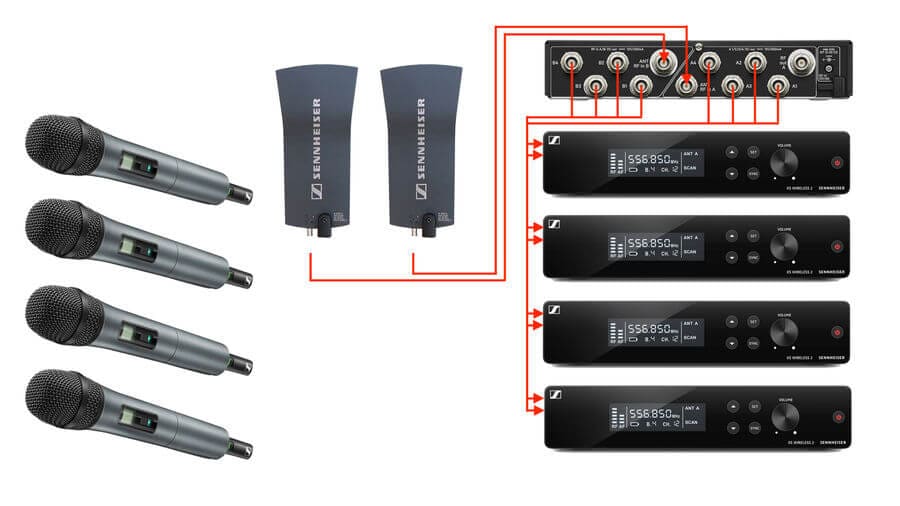

例えば、4台の受信機に分配するためには、無指向性パッシブアンテナA 1031-UとアンテナスプリッターEW-D ASAを組み合わせるのがお勧めです。

4ch導入例：XSW 2-835-JB x4A 1031-U x2EW-D ASA x1

尚、アンテナケーブルは、インピーダンス50ΩのRG-58同軸ケーブルを想定しています。

XSW-Dシリーズの送受信機は1対ごとに使用し、好きな組み合わせで最大で同一空間で5chまで使用できます。マイク付きのセットを希望する場合は、XSW-D VOCAL SETが便利です。

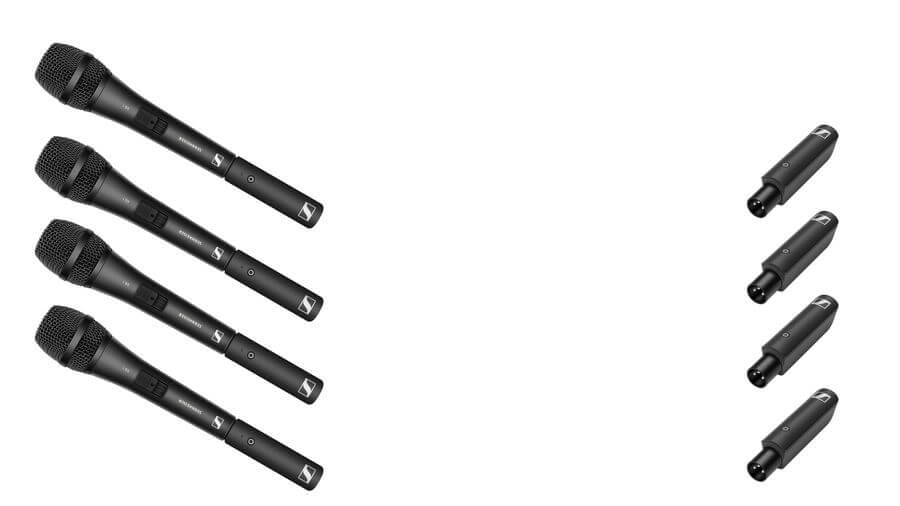

4ch導入例：XSW-D VOCAL SET x4

ラベリアマイク（ピンマイク）を使用する場合は、XSW-D VOCAL SETをXSW-D Lavalier Set（ラベリアマイクセット）に置き換えてご購入ください。その他、以下の詳細解説ページをご覧になり、用途にあわせて適切なセットをお選びください。

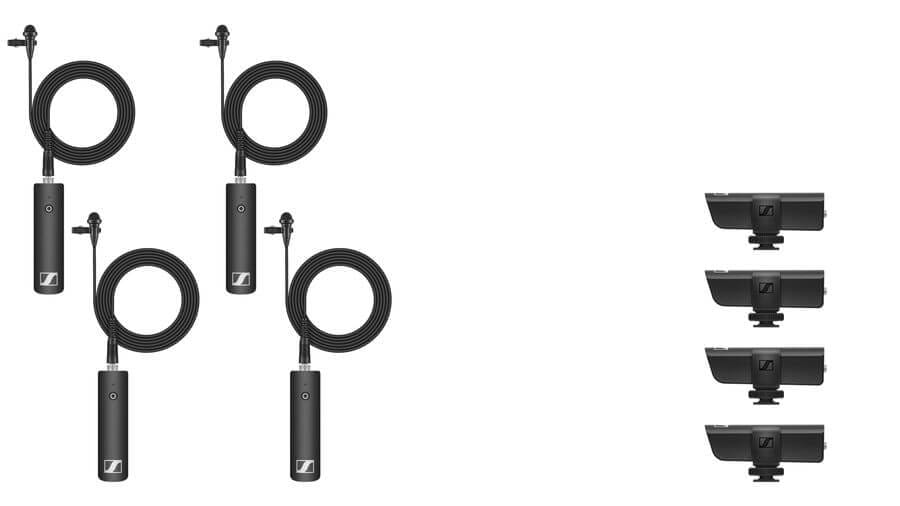

4ch導入例：XSW-D Lavalier Set x 4

XSW-Dシリーズ詳細解説ページ

EW-DPシリーズの受信機は1chタイプのEW-DP EK (T12)のみです。導入希望チャンネル数にあわせて、EW-DP EK (T12)を含むセットを必要チャンネル分ご購入ください。EW-DPシリーズは最大で10chまで同時に使用できます。

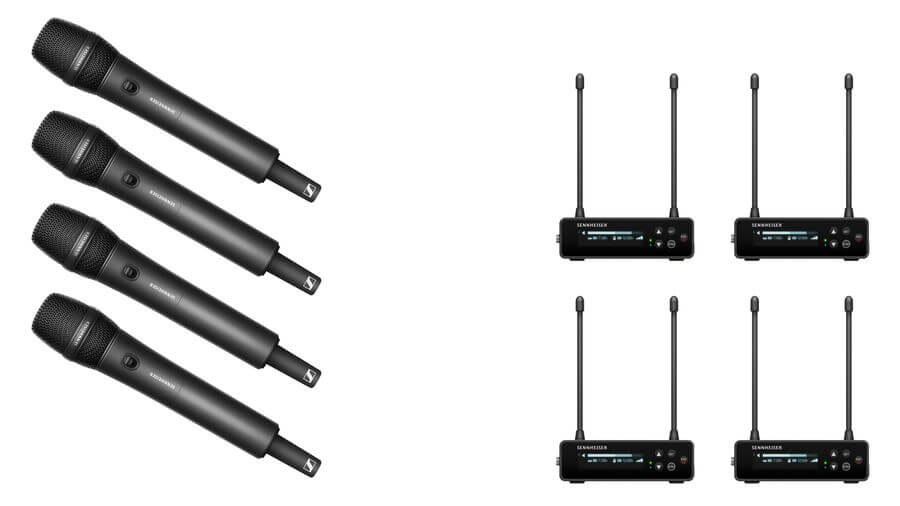

4ch導入例：EW-DP 835 SET (T12) x4

なお、EW-DP EK (T12)は外部アンテナ接続にに対応していないため、複数台使用の場合においても、受信機同士を接続する必要はありません。

また、ラベリアマイク（ピンマイク）を使用する場合は、EW-DP 835 SET (T12)をEW-DP ME 2 SET (T12)（ラベリアマイクセット）に置き換えてご購入ください。

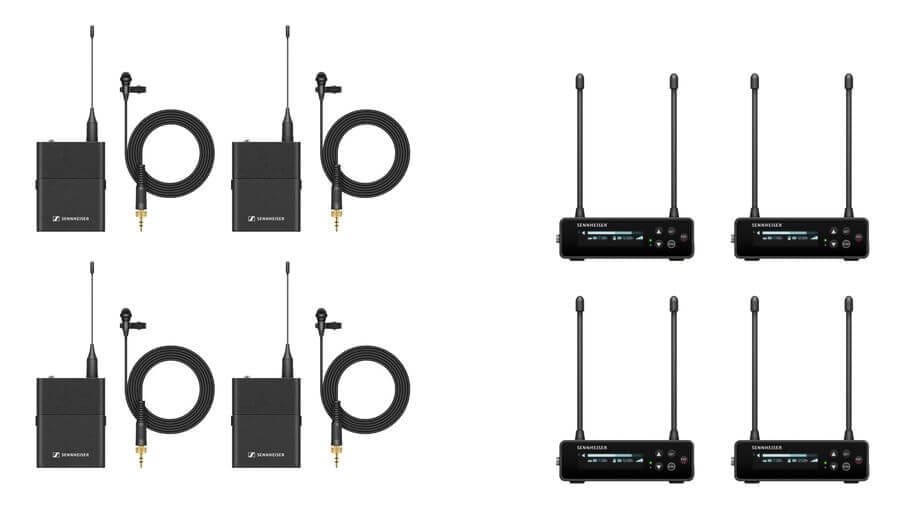

4ch導入例：EW-DP ME 2 SET (T12) x4

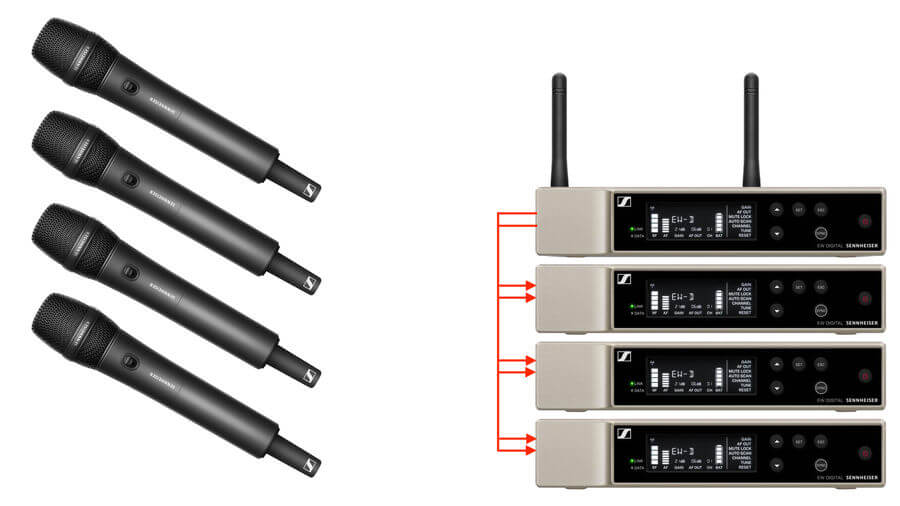

EW-Dシリーズの受信機は1chタイプのEW-D EM(T12)のみです。導入希望チャンネル数にあわせて、EW-D EM(T12)を含むセットを必要チャンネル分ご購入ください。EW-Dシリーズは最大で10chまで同時に使用できます。

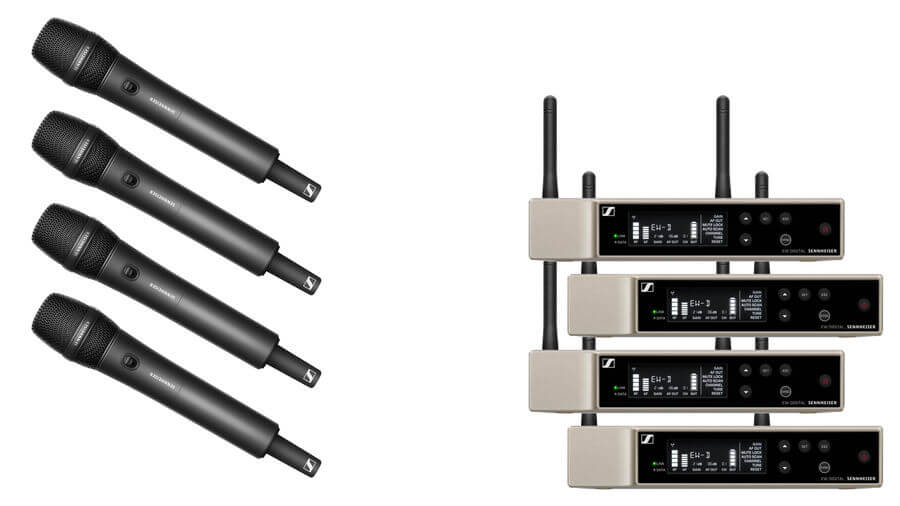

4ch導入例：EW-D 835-S SET (T12) x4

ラベリアマイク（ピンマイク）またはヘッドセットマイクを使用する場合は、EW-D 835-S SET (T12)をEW-D ME2 SET (T12)（ラベリアマイクセット）に置き換えてご購入ください。

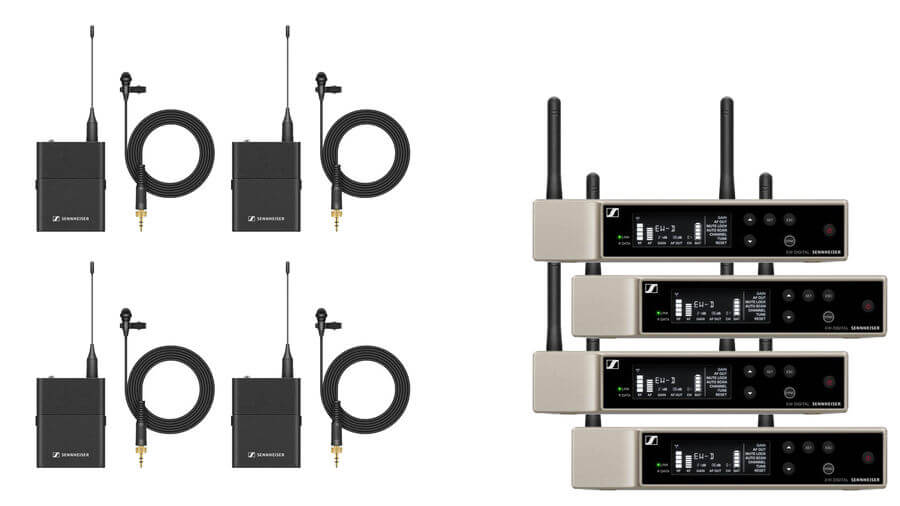

4ch導入例：EW-D ME2 SET (T12) x 4

EW-Dシリーズは外部アンテナ接続に対応しています。別売りの外部アンテナを用意することで、さらに信頼性の高いシステムを構築することができます。

外部アンテナはアンテナケーブルを延長する距離によって信号を増幅するブースターが必要となります。また、アンテナの種類は指向性タイプと無指向性タイプがあります。使用範囲が限定できる場合は指向性タイプが優れていますが、購入時に使用範囲が決められない場合は無指向性タイプが便利です。

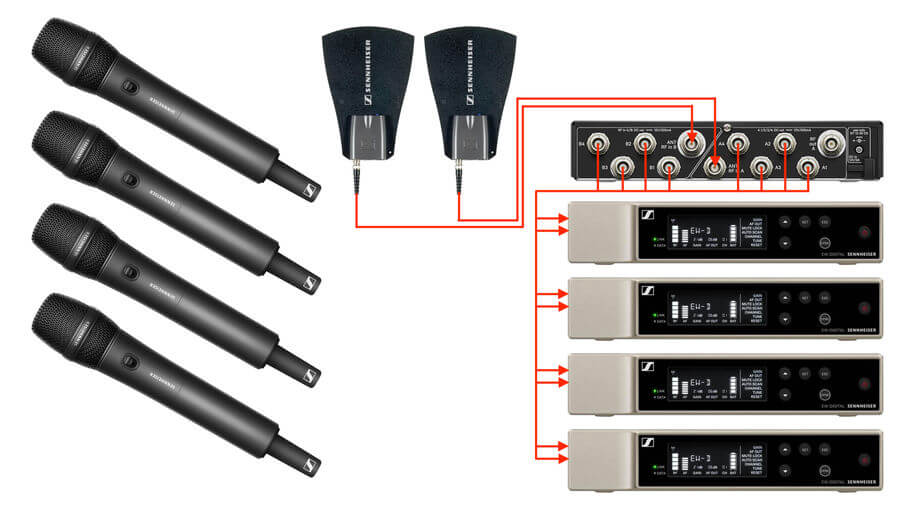

例えば、4台の受信機に分配するためには、無指向性パッシブアンテナA 1031-UとアンテナスプリッターEW-D ASAを組み合わせるのがお勧めです。

4ch導入例：EW-D 835-S SET (T12)x4A 1031-U x2EW-D ASA x1

尚、アンテナケーブルは、インピーダンス50ΩのRG-58同軸ケーブルを想定しています。
