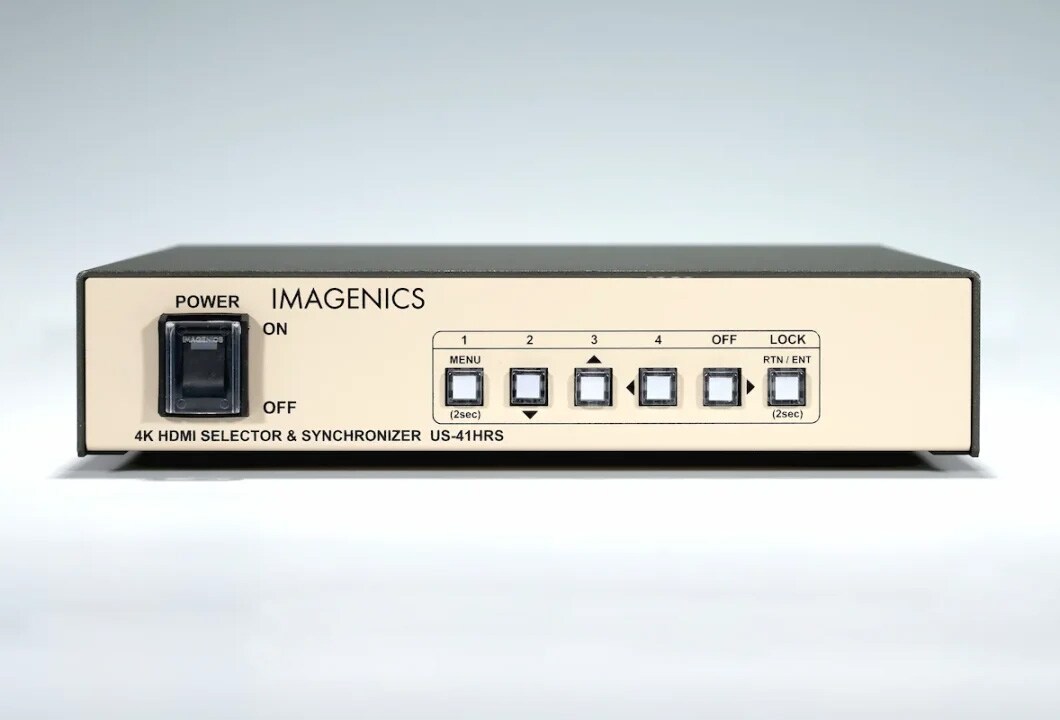

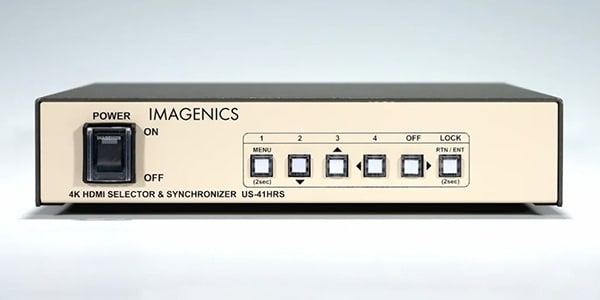

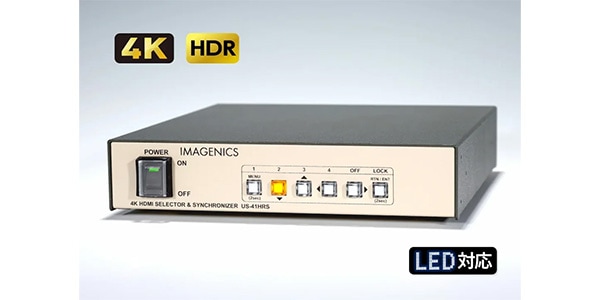

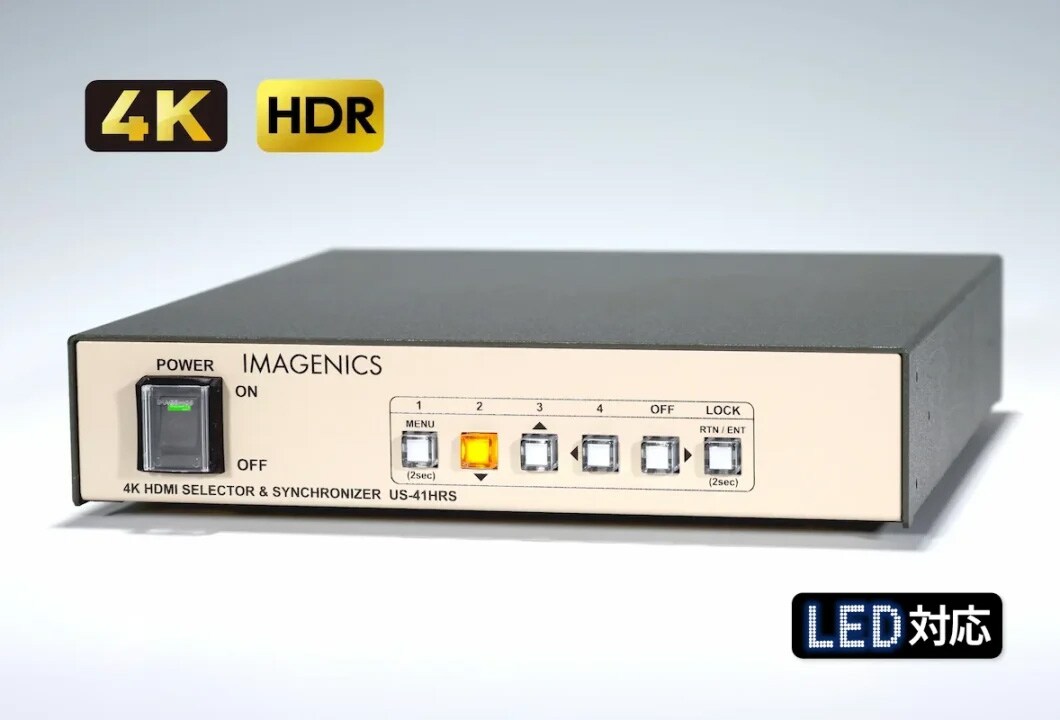

IMAGENICS ( イメージニクス ) / US-41HRS

4K HDMI信号の4入力1系統出力2分配のセレクター。HDMI2.0/1.4規格とHDCP2.2/1.4規格に対応しています。 出力にはフレームシンクロナイザー機能を装備しており、出力解像度は4K@59.94ほか主要な解像度へ統一しての高速疑似シームレス繋ぎ出力が可能です。

■HDMIセレクター(4入力1系統出力2分配)
■入力映像信号：TMDS信号(デジタルRGB/YPbPr)ピクセルクロック25MHz～600MHz(TMDSクロック25MHz～340MHz)
4K、D1～D5相当のHDMI信号および、640x480～4、096x2、160までのPC信号にも自動対応
HDMI信号において、データレート18Gbpsまでの信号に自動対応
■HDMI入力：HDMI-A19ピンコネクタ4系統(HDMI1.4、2.0HDCP1.4、2.2対応、DVI信号入力可能)
■入力ケーブル補償：
PC(VESA)、D5など6Gbpsまでの映像～30m(イメージニクス社製HDP-HDP30mHDMIケーブルにて)
4K30、60(420)など10.2Gbpsまでの映像～20m(イメージニクス社製HDP-HDP20mHDMIケーブルにて)
4K60(422、444)など18Gbpsまでの映像～10m(イメージニクス社製HDP-HDP10mHDMIケーブルにて)
■出力映像信号：
HDMI1.4、2.0規格準拠(HDR対応可、HDCP1.4、2.2対応)またはDVI1.0規格準拠信号(HDCP1.4対応)
4、096x2、160、3、840x2、160(4K)、2、560x1、600、2、560x1、440、2、048x1、152、1、920x1、200、1、920x1、080(D5)、1920x1、080i(D3)、1、680x1、050。1、600x1、200、1、600x900、1、440x900、1、400x1、050、1、366x768、1、360x768、1、280x1、024、
1、280x800、1、280x768、1、280x720(D4)、1、024x768、800x600、720x480(D2:16:9)、720x480(D2:4:3)、720x480i(D1:16:9)、720x480i(D1:4:3)、640x480
解像度へ取得EDIDによる自動設定または手動による固定設定が可能、
初期値の垂直周波数は全て59.94Hz
RGB(444)、YUV444、YUV422、YUV420(4K60のみ)の8bit/Cまたは10bit/C自動変換出力

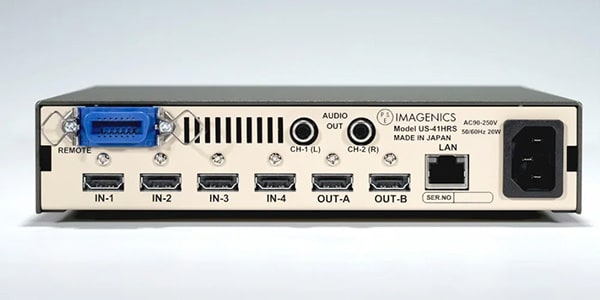

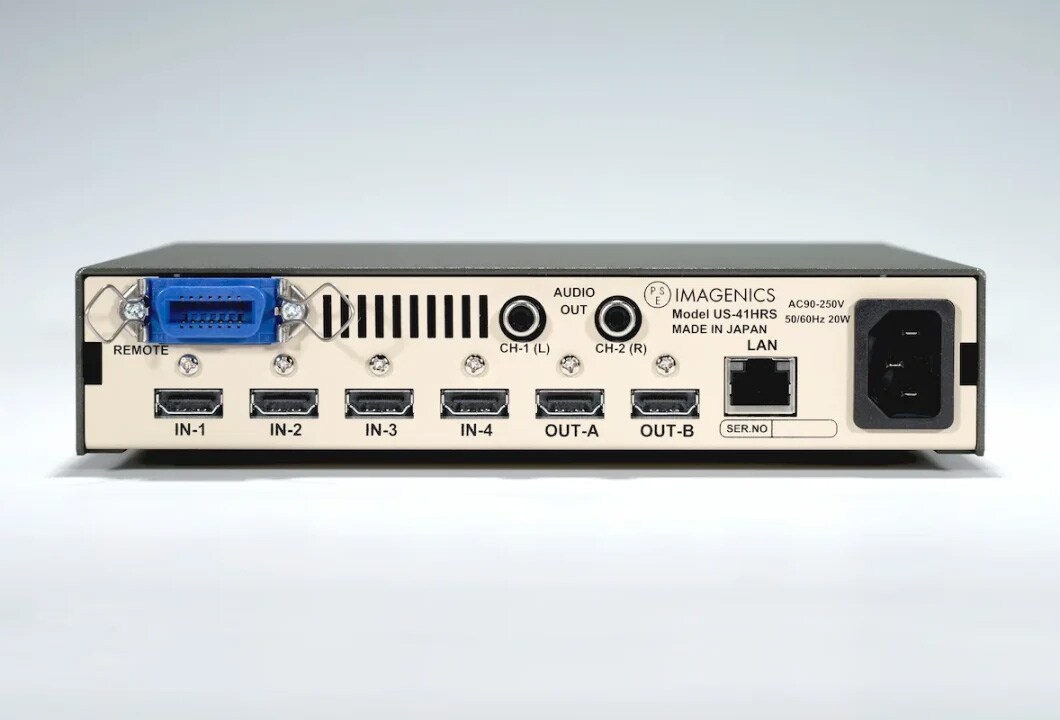

■HDMI出力：
HDMI-A19ピンコネクタ1系統2分配(カラースペース変換やDVI信号出力可能)
※機器内部の映像信号処理は10bit/Cを基本としていますが、90度系回転機能利用時は8bit/Cへ制限されます。
※基本出力カラーフォーマットをRGB.LIMITとしていますが、表示機器側のEDIDデータにより4K60YPbPr420信号へダウンサンプルまたは、フルHD解像度の1、920x1、080RGB.LIMITへ変更される場合があります。
さらにHDCP2.2非対応の場合もフルHD解像度で出力される場合があります。
(出力解像度固定時を除く)
※出力カラーフォーマットは、RGB.FULL、YUV444、YUV422への任意変更が可能です。(DVI出力時はRGB.FULL)
※4K60HDR10映像で出力するには、メニュー設定にて出力カラーをYUV422へ変更することにより10bit/C出力が可能です。このときロスの無いHDR10映像を出力できます。
非設定時は4K60HDR10でもRGB.LIMIT8bit/Cで出力します。
※入出力HDMI信号間での音声方式は同じになります。各種圧縮音声はパススルーとなります。
※入力映像へのフレームロック機能を使用した場合は、疑似シームレス繋ぎ処理は行われません。
※出力垂直周波数は、0.01Hz単位で59.00Hzから60.50Hzまでオフセット調整が可能です。
■その他機能：
オンスクリーン・メニュー方式による各種設定
入力端子別の映像ズーム・トリミング・マルチ関係の設定記憶機能
出力端子別の自動カラーフォーマット変換およびダウンコンバート変換動作
入力端子別のEDID設定
疑似シームレス繋ぎ(フリーズ型・ブラック型・フェード型・フリック型・ワイプ型)
シーケンシャルスイッチャー機能(時間、入力検知動作ほか)
内部状態のステータス一覧の読み取り(LANからのテキスト文字列)
動作設定の一括バックアップとリロード
入力HDCP非対応動作設定
4KHDR映像からSDR映像への自動変換機能
0.01%調整精度でのバリアブル拡大縮小ズーム機能
90度単位での映像回転および上下左右の個別映像反転機能
フレームロック機能ほか。
■電源：AC90V～AC250V20W(最大・内蔵FANによる一部強制空冷)
■SIZE：210(W)x44(H)x230(D)mm※突起物を除く
■質量：約2.2kg
■付属品
国内専用電源ケーブル(3P-3SL3P-2P変換プラグ付)1本
HDMI抜け止め金具(CL-2)と束線バンドのセット6式
※電源スイッチには、透明の開閉カバー付きを使用しています。
