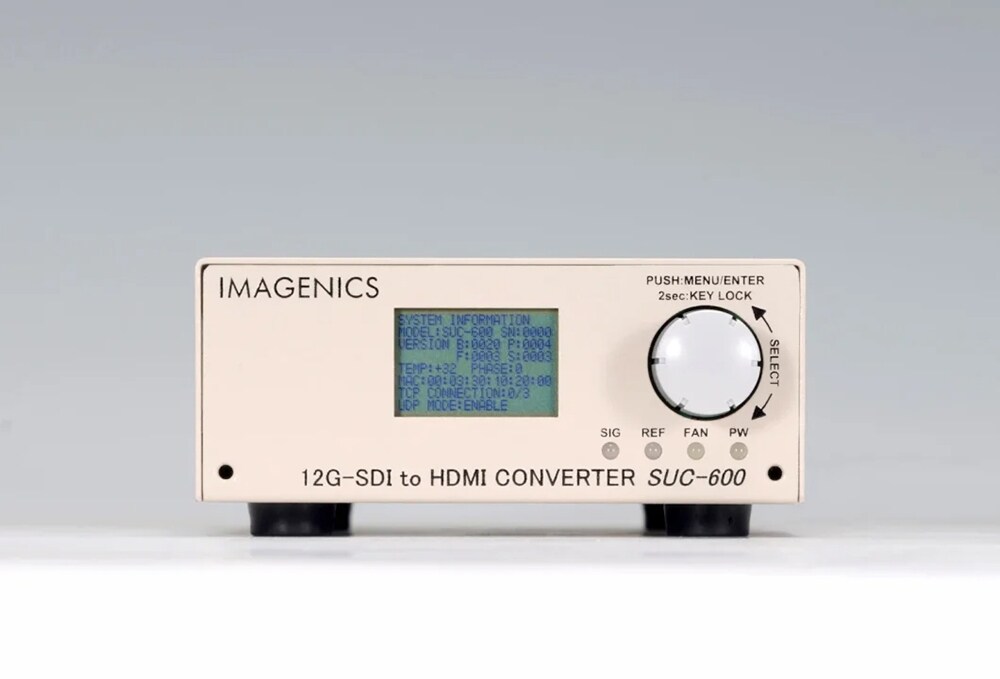

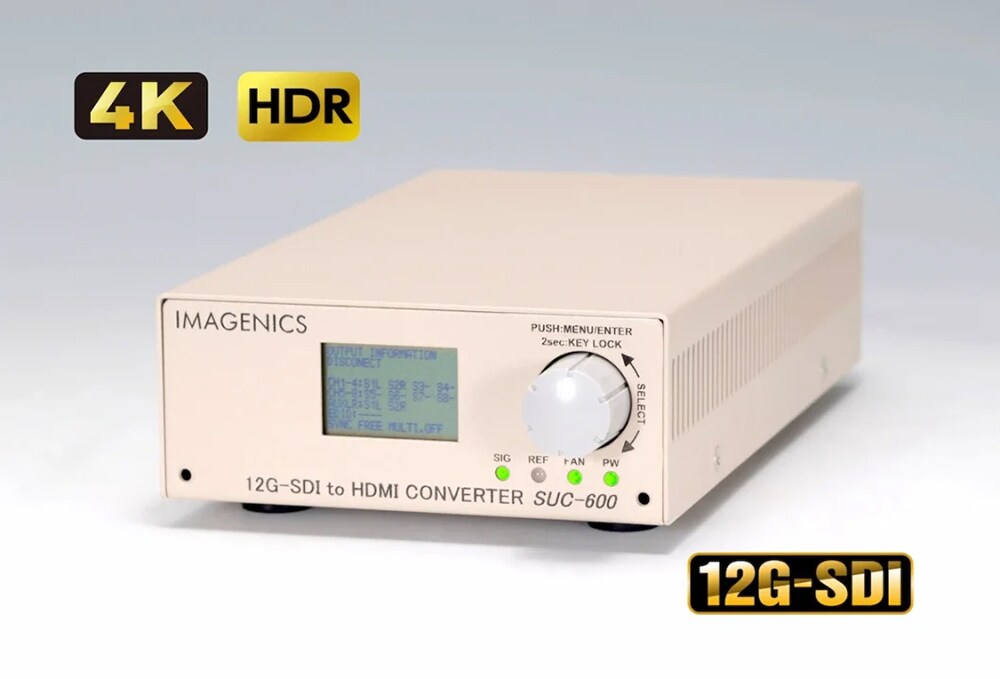

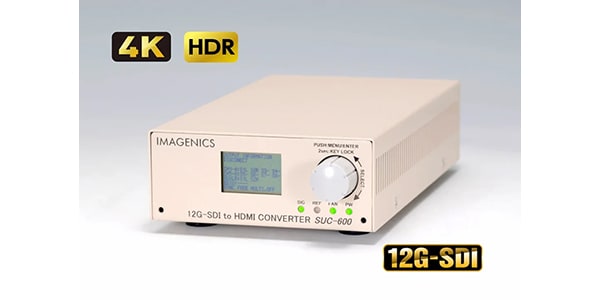

IMAGENICS ( イメージニクス ) / SUC-600

12G-SDIおよびHD-SDI等のSDI信号を4K解像度までのHDMI信号に変換するスキャンコンバート機能付きの変換器。スキャンコンバート機能を内蔵、指定HDMI信号へ全自動変換して出力し、弊社製SDIスイッチャーでの信号切替をフリーズ型などの疑似シームレス効果で切替可能。

■スキャンコンバーター
■HD/3G/6G/12G-SDI to HDMI

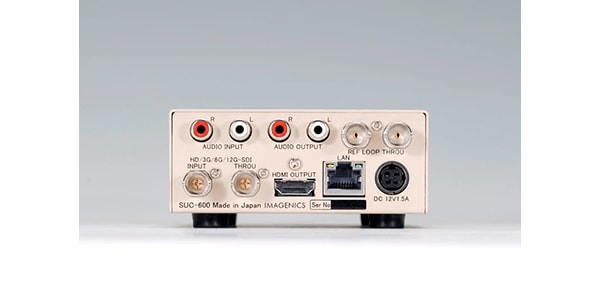

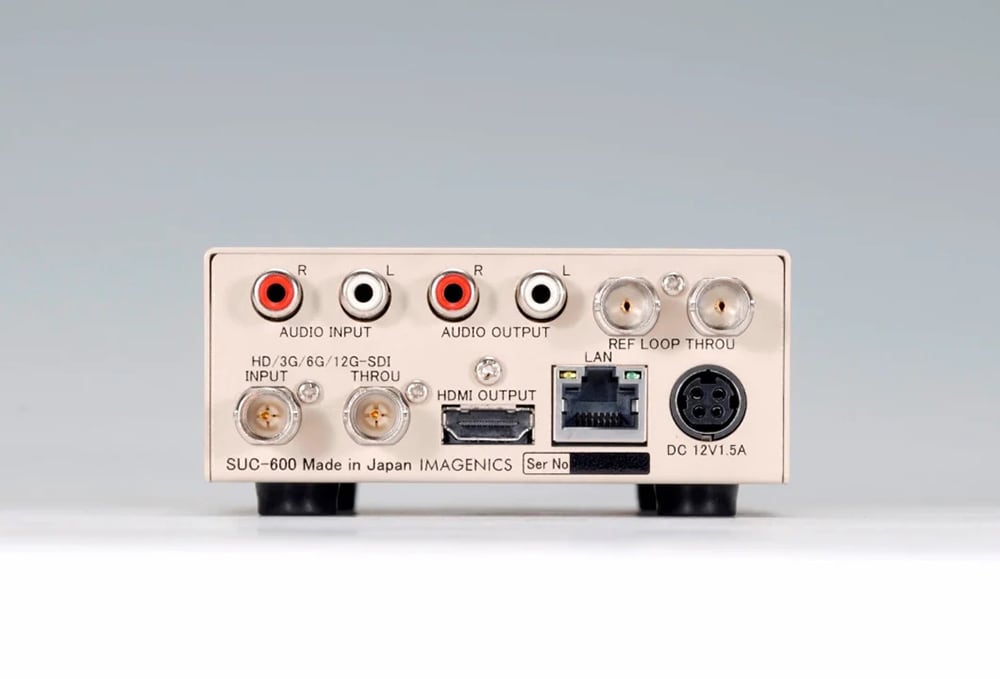

■SDI入力
SMPTEST2082-1/2081-1/424/292-1準拠、0.8V(p-p)、75Ω、BNC1系統
信号補償距離：12G-SDI(パソロジカル信号)入力時L-5.5CUHD同軸ケーブルにて80mまで自動補償
6G-SDI(パソロジカル信号)入力時：L-5CFB同軸ケーブルにて70mまで自動補償
3G-SDI(パソロジカル信号)入力時：L-5CFB同軸ケーブルにて160mまで自動補償
HD-SDI(パソロジカル信号)入力時：L-5CFB同軸ケーブルにて230mまで自動補償
■SDI出力
SMPTEST2082-1/2081-1/424/292-1準拠、0.8V(p-p)、75Ω、BNC1系統アクティブスルー出力
■HDMI出力
TMDSシングルリンク、HDMITypeA19ピンコネクタ1系統
ピクセルクロックレート：25MHz～594MHz下記解像度より選択)
出力解像度：720x480(CEA-861F)、640x480、800x600、1024x768、1280x720(CEA-861F)、1280x768、1280x8001360x768、1366x768、1440x900、1280x960、1280x1024、1400x1050、1680x1050、1600x900、1600x1200、1920x1080p/i(CEA-861F)、1920x1200(ReducedBlanking)、2048x1080、2048x1152(ReducedBlanking)、2560x1440(ReducedBlanking)、2560x1600(ReducedBlanking)、3840x2160(CEA-861F)、4096x2160(CEA-861F)
※垂直周波数は59.94Hz60Hzより選択、FHDおよび4K解像度では29.97Hz30Hzも選択可
HDMIケーブル長：1920x1080p最長10m、3840x2160@30最長5m、3840x2160@60/4:4:4最長3m)
■映像・音声遅延時間：約17ms～約50ms(入出力ともに60Hzの場合)
■基準同期入力：3値同期信号またはB.B信号、0.3V(p-p)～0.6V(p-p)、1系統、BNCx2、ループスルー、ハイインピーダンス
■基準同期位相調整：出力信号の±10 ラインまで
■アナログ音声入出力信号
アナログ音声入力：不平衡、245mV(rms)(-10dBu)、40kΩ、最大入力レベル2.1V(rms)(+8.8dBu)、ステレオRCAピンジャック1系統
アナログ音声出力：不平衡、245mV(rms)(-10dBu、10kΩ以上負荷時)、最大出力レベル2.1V(rms)(+8.8dBu)、ローインピーダンス、ステレオRCAピンジャック1系統
アナログ音声量子化：48kHz、24bit
音声周波数特性：30Hz～20kHzにおいて-1dB～+1dB以内
音声クロストーク：75dB以上L-R間)
音声SN比：76dB以上
音声歪率：0.025%以下
■音声レベル調整機能：消音、-60dB～+20dB(1dBステップ)
■SDI音声遅延設定：-15ms～500ms(5msステップ)
■その他：各種デジタル映像プロセス調整、疑似シームレス機能、ズーム機能、音ミュート機能、アスペクト調整機能など
■外部制御：10Base-T/100Base-TX、Auto-Negotiation、Auto-MDI/MDI-X、RJ-451系統
■電源：DC12V1.5A18W(最大)
■SIZE：100(W)x40(H)x180(D)mm※突起物含まず
■重量：約680g
■付属品：
ACアダプター1台(12V3A出力)、HDMIコネクタ抜け止め金具(CL-1)1個、結束バンド1本
