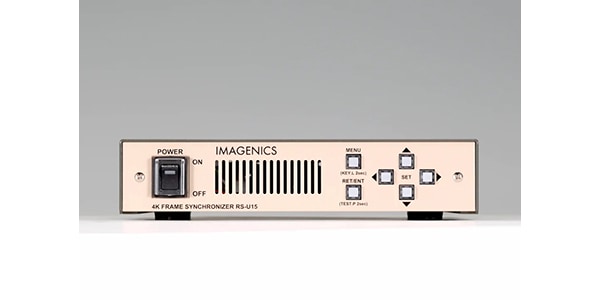

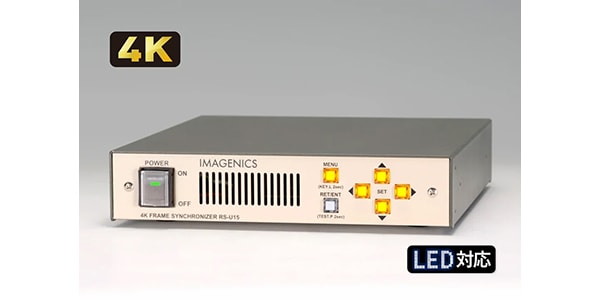

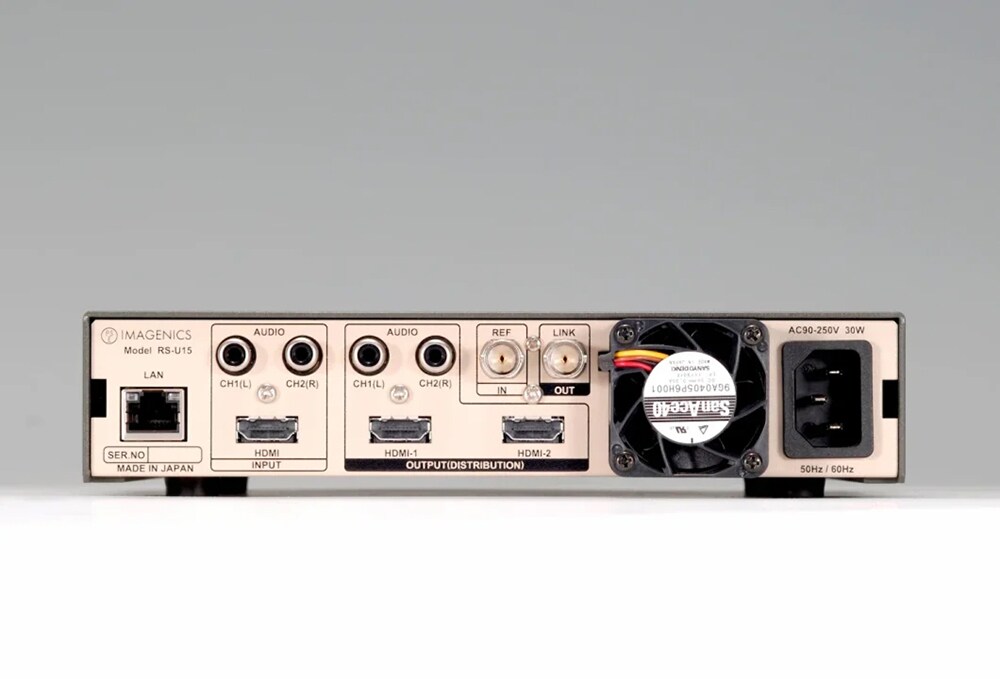

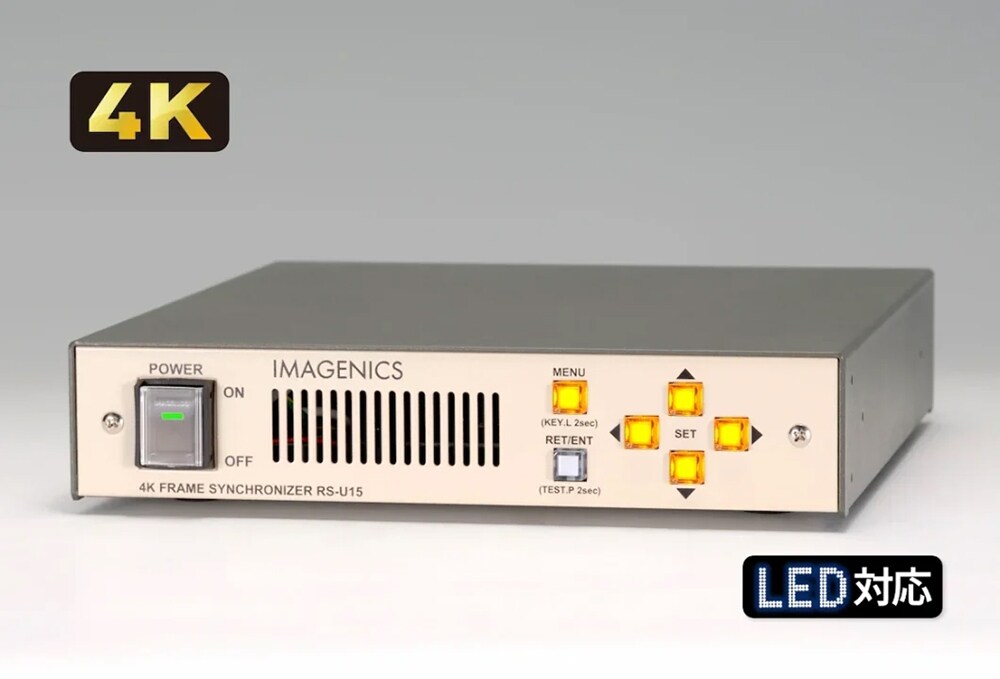

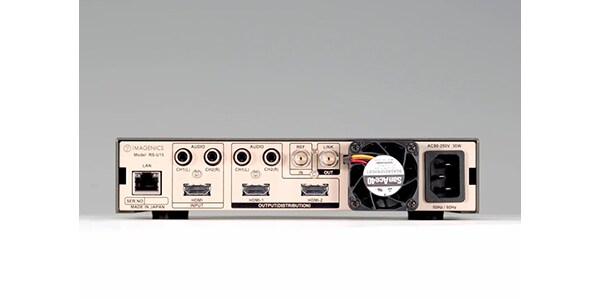

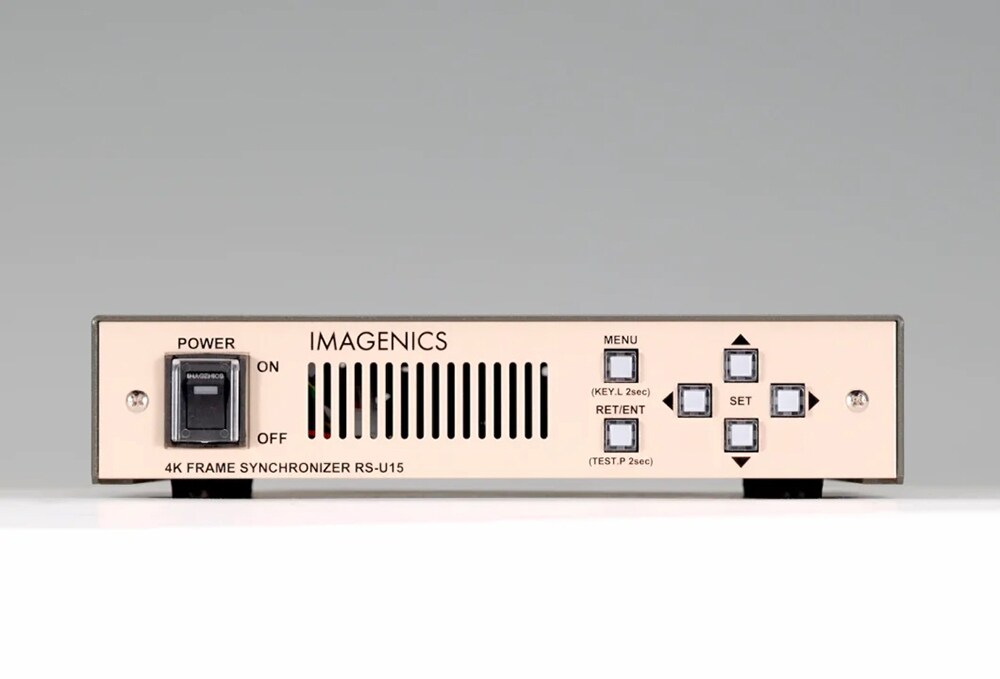

IMAGENICS ( イメージニクス ) / RS-U15

高性能スキャンコンバート機能を内蔵した4K対応HDMI(DVI)信号フレームシンクロナイザ。設定した各HDMI(DVI)フォーマットへ全自動変換して出力し、HDMI(DVI)スイッチャとの切替により、フリーズ型などの疑似シームレス効果で映像を繋ぐことができます。

■4Kフレームシンクロナイザ
■入力信号部(HDMI信号、映像、音声、アナログ音声)：
TMDSクロック25MHz～300MHz、データレート0.75Gbps～18Gbps1系統HDMI-Ax1)、HDCP2.2/1.4対応ピクセルクロック25MHz～600MHz水平周波数15kHz～135kHz、垂直周波数24Hz～120HzVGA～WQxGA(ReducedBlanking)、480P720P1080i1080P、4K、48kHz8チャンネルLPCM、－10dBu(1kΩ以下出力時)ハイインピーダンス不平衡2チャンネル1系統RCAx2)
■出力信号部(HDMI信号、映像、音声、アナログ音声)：
TMDSクロック25MHz～297MHz、データレート0.75Gbps～17.8Gbps2系統HDMI-Ax2)、HDCP2.2/1.4対応、ピクセルクロック25MHz～594MHz
※下記解像度より選択、垂直周波数は59.94Hz60Hzより選択
※FHDおよび4K解像度を選択した場合のみ、垂直周波数29.97Hz30Hzも選択することができます。
720x480(CEA-861F)640x480800x6001、024x7681、280x720(CEA-861F)1、280x768、1、280x8001、360x7681、366x7681、440x9001、280x9601、280x1、0241、400x1、050、1、680x1、0501、600x9001、600x1、2001、920x1、080P/i(CEA-861F)1、920x1、200(ReducedBlanking)、2、048x1、0802、048x1、152(ReducedBlanking)2、560x1、440(ReducedBlanking)、2、560x1、600(ReducedBlanking)3、840x2、160(CEA-861F)4、096x2、160(CEA-861F)、48kHz8チャンネルLPCM
アナログ音声：－10dBu(10kΩ以上負荷時)ローインピーダンス不平衡2チャンネル1系統RCAx2)
※映像/音声とも2系統、同一出力解像度の分配出力となります。ただし出力解像度が4Kのみ1系統を1080Pにダウンコンバート出力することが可能です。
■基準同期信号部(同期入力、同期出力）
HD3値同期信号またはブラックバースト信号0.3Vp-p～0.6Vp-pBNCx1)
RS-U15オリジナル方式BNCx1)
※基準同期入力の垂直周波数は59.94Hz60Hzのみ対応します。出力周波数は基準同期入力の垂直周波数と同期します。
※基準同期出力は複数台連結動作させるための専用出力です。基準同期入力のスルー出力端子としては使用できません。
■アナログ音声：－10dBu(10kΩ以上負荷時)ローインピーダンス不平衡2チャンネル1系統RCAx2)
■映像量子化：デジタルRGB(YCbCr)信号各8ビット
■映像遅延時間：
※約33ms～67ms※入出力ともに60Hzの場合
※入力映像の１フレーム＋出力映像の1～3フレーム遅延に相当します。
※音声も映像遅延に合わせた遅延が発生します。
■外部制御LAN：10BASET-T100BASE-Tx自動判定)1系統RJ45x1)
■メモリー機能：100種
※電源OFF時のバックアップ寿命は半永久
※入力解像度ごとの自動記憶再生、動作状態の自動記憶再生機能
■その他：
水平垂直アスペクト比調整、任意位置拡大縮小ズーム、トリミング機能、調整画面オンスクリーン表示、疑似シームレス切換え（フェード・ワイプ・フリーズ型）、内蔵テストパターン信号出力、テレビ系インタレース信号入力用 3 次元動き適応型プログレッシブ変換処理（斜め線補間強化型）、マルチ画面対応、FAN アラーム通知機能他
■電源/消費電力：AC100V～AC240V50Hz・60Hz/30W(最大)
■SIZE：210(W)x44(H)x230(D)mm※突起物を含まず
■質量：約2.0kg
■付属品：
国内専用電源ケーブル(3P-3SL 3P-2P 変換プラグ付) 1 本　
HDMIコネクタ抜け止め金具(CL-1) 3個
