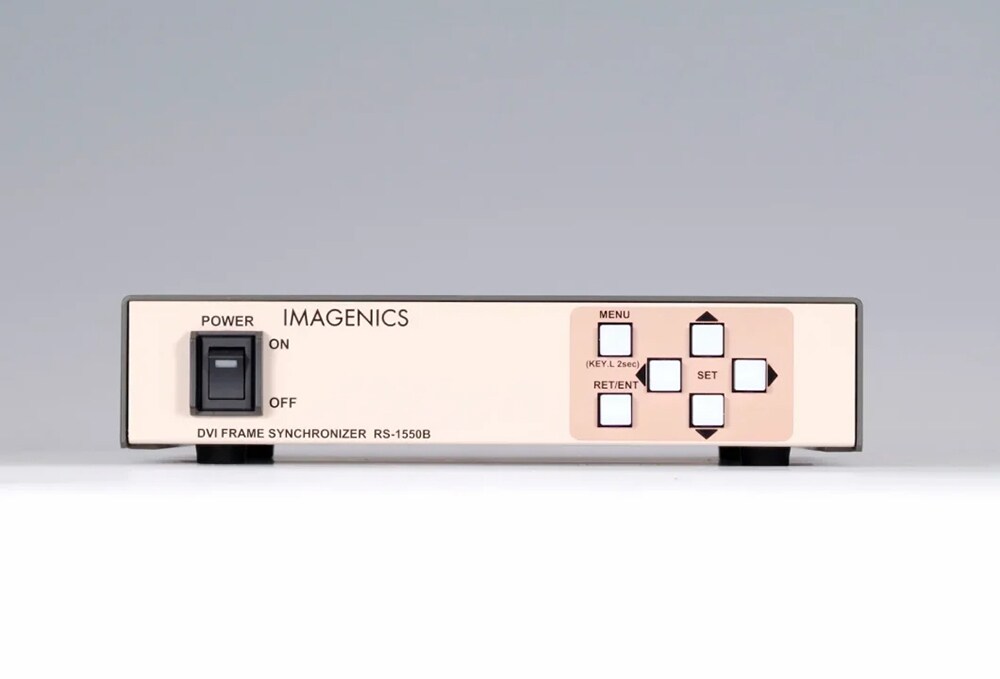

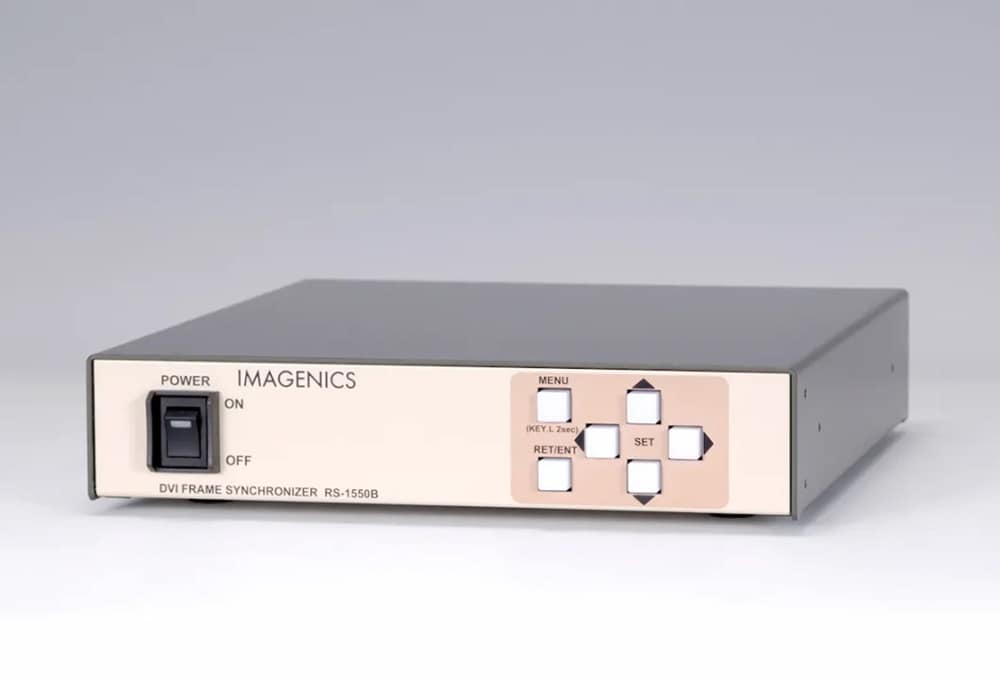

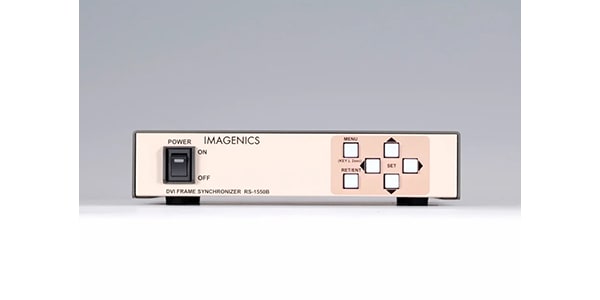

IMAGENICS ( イメージニクス ) / RS-1550B

ユーザーが設定した解像度に全自動で解像度変換できる、多機能型DVIフレームシンクロナイザです。弊社HDMI/DVIスイッチャーと組み合わせて使用により疑似シームレス機能を利用して映像切り替え時に発生するノイズを抑えることが可能。

■DVI/HDMIフレームシンクロナイザ
■映像信号方式：TMDS信号
(デジタルRGB24ビットフルカラー信号またはHDMI系YPbPr4:4:4または4:2:2信号)

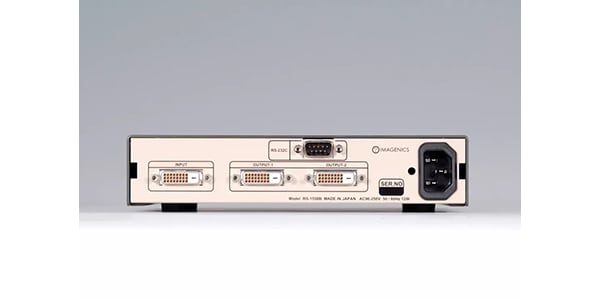

■DVI入力：DVIRev1.0規格準拠DVI-D24ピンコネクタ(シングルリンク)1系統
ピクセルクロック25MHz～165MHz
(VGA@60～UXGA@60,WUXGA@60RB,2048x1152RBおよびD1～D5相当のHDMI互換信号)
■音声入力：HDMI系信号入力時に限り、リニアPCMステレオ2chに対応
■入力部EDID(DDC通信エミュレーション機能)
入力端子に接続したパソコンなどのソース機器に、プラグアンドプレイ信号(EDID、DDC信号)を出力可能
メニュー設定により、1,920x1,200@60RB(工場出荷時)ほか、ワイド系解像度を含むVGA～UXGAまでの主要な解像度を指定可
CEA-861D規格に準拠した、720x480p(D2)、1,280x720p(D4)、1,920x1,080i/p(D3,D5)相当のHDMI互換映像も指定可
■DVI出力：
TMDS信号(デジタルRGB24ビットフルカラー信号またはHDMI系YPbPr4:4:4または4:2:2信号への切り替え可)DVIRev1.0規格準拠DVI-D24ピンコネクター(シングルリンク)2系統
■DVI出力(表示解像度-1種類選択)：
720x480(CEA-861D,D2相当)640x480800x6001,024x7681,280x720(CEA-861D,D4相当)1,280x7681,280x8001,360x7681,366x7681,440x9001,280x9601,280x1,0241,400x1,0501,680x1,0501,600x9001,600x1,2001,920x1,080i/p(CEA-861D,D3,D5相当)1,920x1,200(ReducedBlanking)02,048x1,0802,048x1,152(Reducedlanking)
※出力系統ごとにRGBまたはYPbPr4:4:4または4:2:2のカラー選択が可能
※出力系統ごとに出力解像度を選ぶことは出来ません。
※2系統は同一解像度での出力となります。
■ケーブル補償回路：
出力系統ごとに独立して設定可能
■入出力信号間絶対遅延時間
出力フリーランニング時(通常動作):33ms～67ms
※出力信号の3フィールド±1フィールド分相当
入力映像の垂直にフレームロック時:約50ms
※ロック位相の微調整はできません
■メモリー機能：
100種類(バックアップ寿命半永久)
入力解像度ごとの自動記憶再生機能、動作状態の自動記憶再生機能
■外部制御：
RS-232C準拠D-SUB9(オス)1系統(電源ON/OFF以外の全ての制御が可能)
通信フォーマット:9600bps8BITストップビット1パリティ無しフロー制御無し
■その他の付加機能：
メニューオンスクリーン表示、各種高精度画角・サイズ調整機能、任意位置切出しズームとトリミング機能(最大800%0.1%単位)、90度映像回転機能、適応型フレーム追越処理、各種映像信号調整、擬似シームレス機能(フェード・ワイプ・フリーズ型)、内蔵テストパターン信号出力(複合パターン・ゼブラ動画・1kHzデジタル音声付き)、テレビ系インタレース信号入力用3次元動き適応型プログレッシブ変換処理(斜め線補間強化型)、各種ノイズリダクション機能、マルチ画面対応、ユーザーメモリ7種類、HDMI互換動作時の音声サンプルレート変換機能および遅延時間プリセット型音声遅延機能ほか
■電源：ACAC90V～AC250V50Hz・60Hz
■消費電力：約12W(最大)
■質量：約2.0kg
■SIZE：210(W)x44(H)x230(D)mm※突起物含まず
■付属品：
国内専用ロック機構付電源ケーブル(3P-3SL)1本
電源3P-2P変換プラグ1個
電源スイッチカバー1個"
