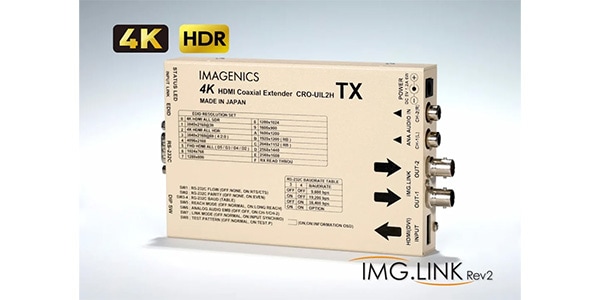

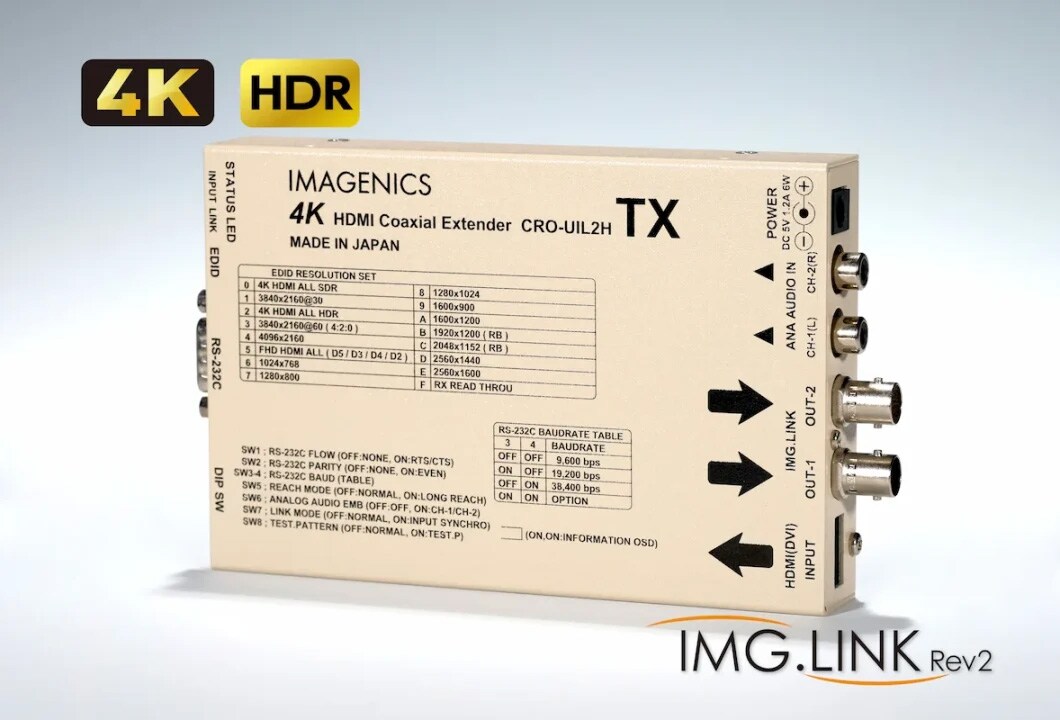

IMAGENICS ( イメージニクス ) / CRO-UIL2HTX

＜＜2025年11月発売！＞＞IMG.LINK信号伝送器のHDMI送信器。IMG.LINKRev2規格に対応しており、HDMI2.0/HDCP2.2の4K＠60の444カラー映像伝送に対応します。

■4K映像対応HDMI信号同軸延長器・送信器

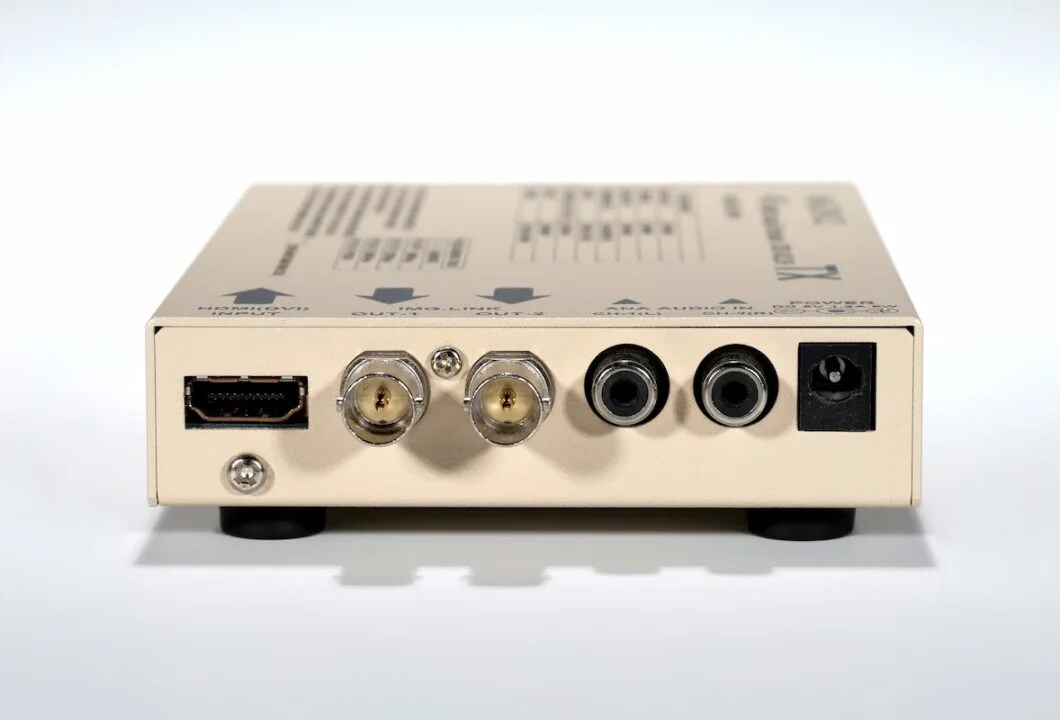

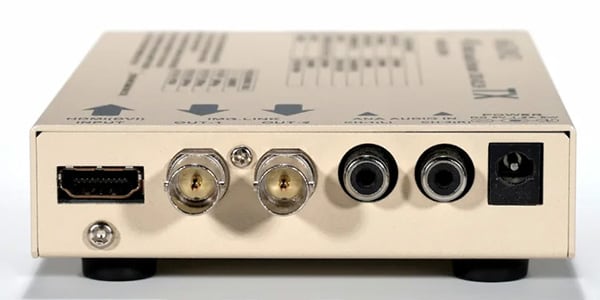

■入力信号部
入力デジタル映像信号(HDMI(DVI)INPUT)
TMDS信号(デジタルRGB、YPbPr(444、422、420))HDMI-Aコネクタ1系統(HDCP1.4、2.2対応、DVI信号入力可能)
HDMI2.0規格準拠信号(エンベデット音声最大8chを含む)または24ビットフルカラーDVIRev1.0規格準拠信号
ピクセルクロック25MHz～600MHzかつ、水平周波数15kHz～200kHzかつ、垂直周波数23Hz～240Hz
の範囲内の、水平アクティブ画素320～4096、垂直アクティブライン240～2160までの映像信号に自動対応
(D1～D5(FHD)相当、4KのHDMI信号および、320x240@60～4096x2160@60の一般的なPC解像度信号に自動対応)
■出力信号部
出力デジタルシリアル映像信号(IMG.LINKOUT-1、OUT-2)
オリジナル再エンコード方式によるデジタルシリアル信号1系統1.0Vp-p75Ω2分配BNCx2
オリジナル再エンコード後の映像ビットレート約2.5GbpsNRZI信号(固定ビットレート、音声は9.216Mbps)
オリジナル双方向通信リンク機能、IMG.LINKRev2規格(VC-2HQ映像圧縮)
※IMG.LINKRev2信号のみ出力可能です。従来のIMG.LINKRev1信号は出力できません。
IMG.LINK受信器は、IMG.LINKRev2対応機器をご用意ください。
なお、IMG.LINKRev2信号は従来の分配器とILSシリーズのスイッチャーを全て利用できます。
■アナログ音声信号：
＜音声入力＞
アナログ入力音声信号-10dBu約47kΩ不平衡2チャンネル1系統RCA端子x2
音声周波数特性：20Hz～20kHzにて、-1dB～+1dB
音声S/N比：80dB以上(1kHzのA特性)
音声クロストーク：80dB
以上音声歪率：0.03%以下
最大音声入力レベル：+10dBu(HDMIエンベデット音声出力0dBFS時)
音声サンプリング：24bit48kHzリニアPCM方式
※入力信号に既にエンベデット音声が有る場合の入力アナログからのエンベデット処理は、挿げ替え処理となります。
■EDID機能：
IMG.LINK受信器(DCE-U1RX、CRO-URS2A等)から送られてくる表示機器のEDIDデータをスルー使用するか、15種の本体内蔵の解像度データをROT-SWの設定で選択使用するかを選べます。
2番で4KHDR映像へも対応できます。詳しくは取扱説明書を参照ください

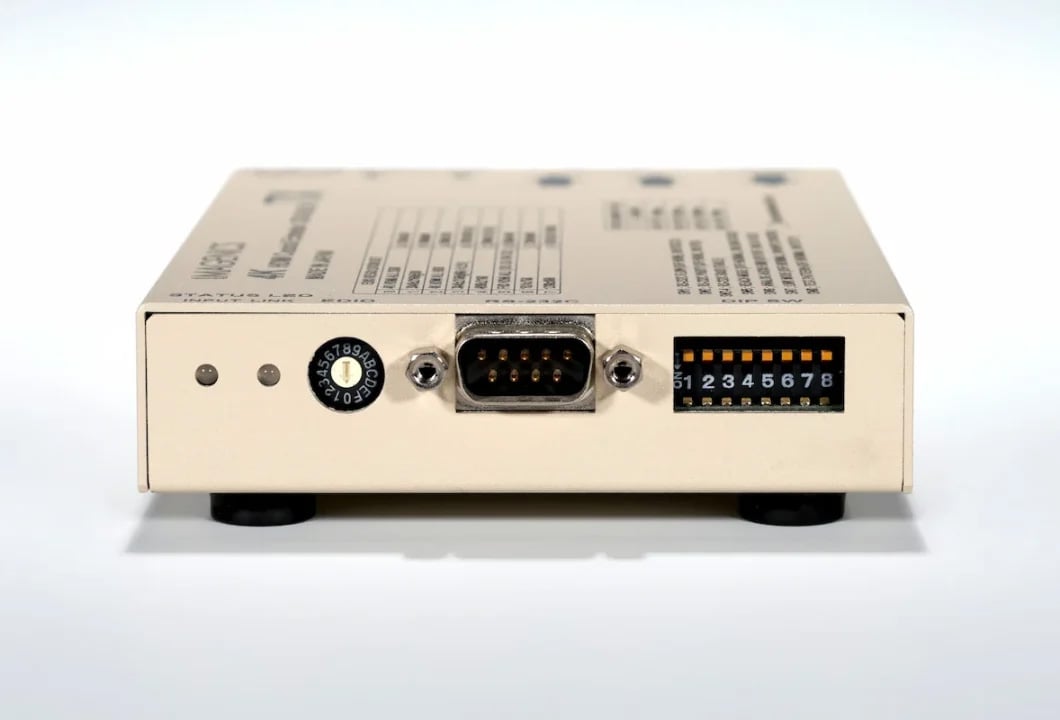

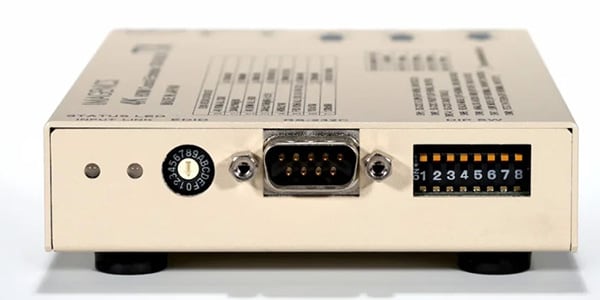

■RS-232C：
RS-232C準拠全二重D-SUB9(オス)1系統。(モデム相当のピンアサイン)
ボーレートは、9、600bps(初期値)と19、200bps、38、400bps、への切替えが可能です。
フロー制御は、ノンフロウ(初期値)と、RTS/CTSハードフロウへの切替えが可能です。
パリティは、ノンパリティ(初期値)と、イーブンパリティへの切替えが可能です。
■その他の通信フォーマットは、データ8ビット、1ストップビットです。変更はできません。
複数台の受信器や分配器を接続運用しているときは、一部制限事項等が発生します。詳しくは取扱説明書を参照ください。
その他付加機能入力HDMI信号状態とHDCP状態・リンク状態の各2色発光LED表示機能、内蔵テストパターン・トーン発生機能、
オンスクリーン表示によるインフォメーション機能(受信器との協調処理)、ロングリーチ動作動作設定機能ほか
■電源/消費電力DC5V1.2A6W(最大)
■外形寸法/質量
100(W)x25(H)x150(D)mm※突起物を除く)/約550g
■付属品：
AC100V27VA50Hz・60Hz国内専用ロック付きACアダプタ1台(5V2.3A出力)
HDMIコネクタ抜け止め金具(CL-2)1個
"
