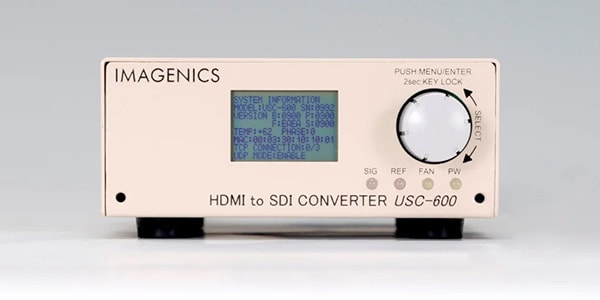

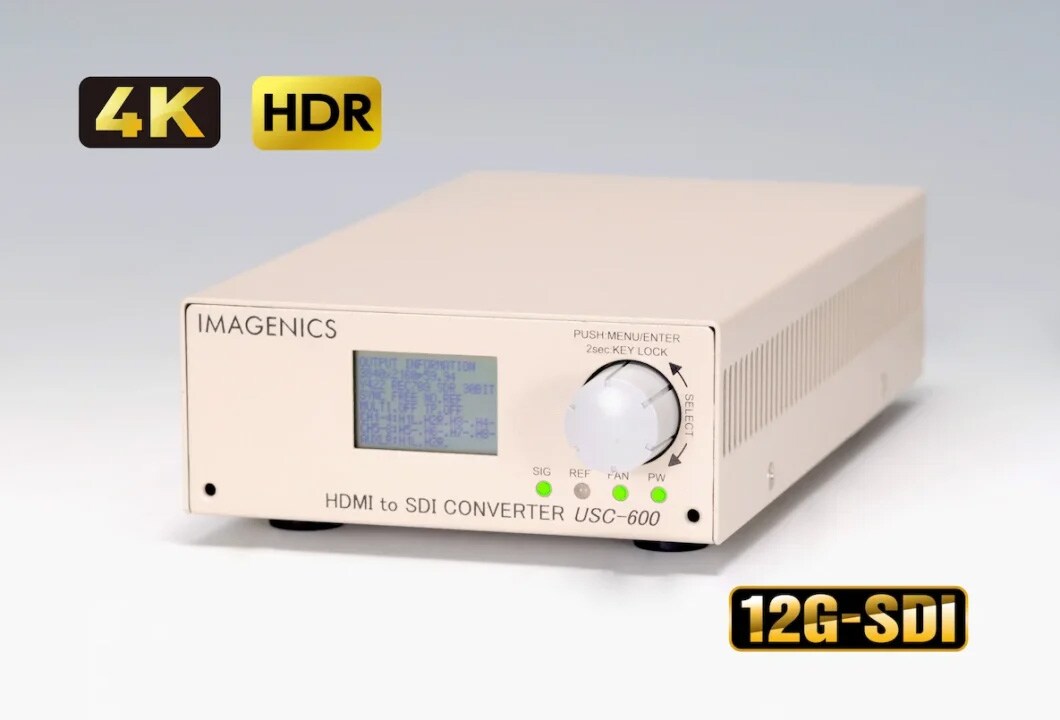

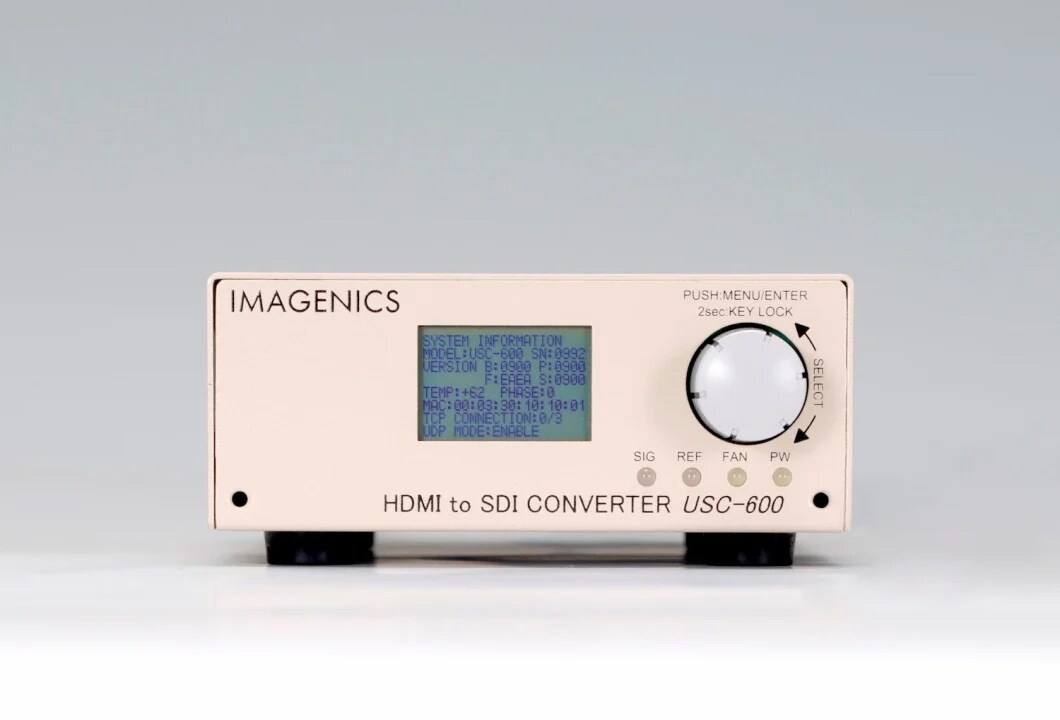

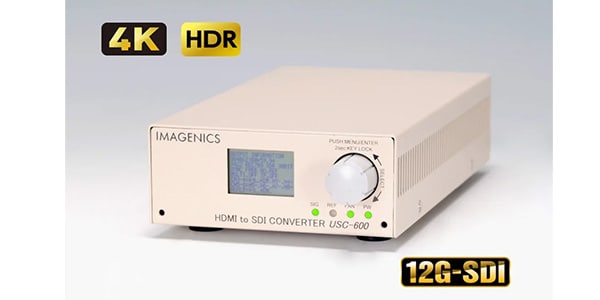

IMAGENICS ( イメージニクス ) / USC-600

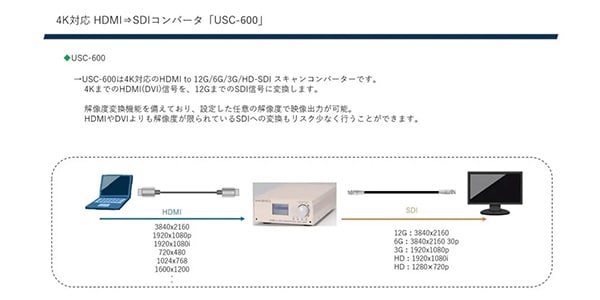

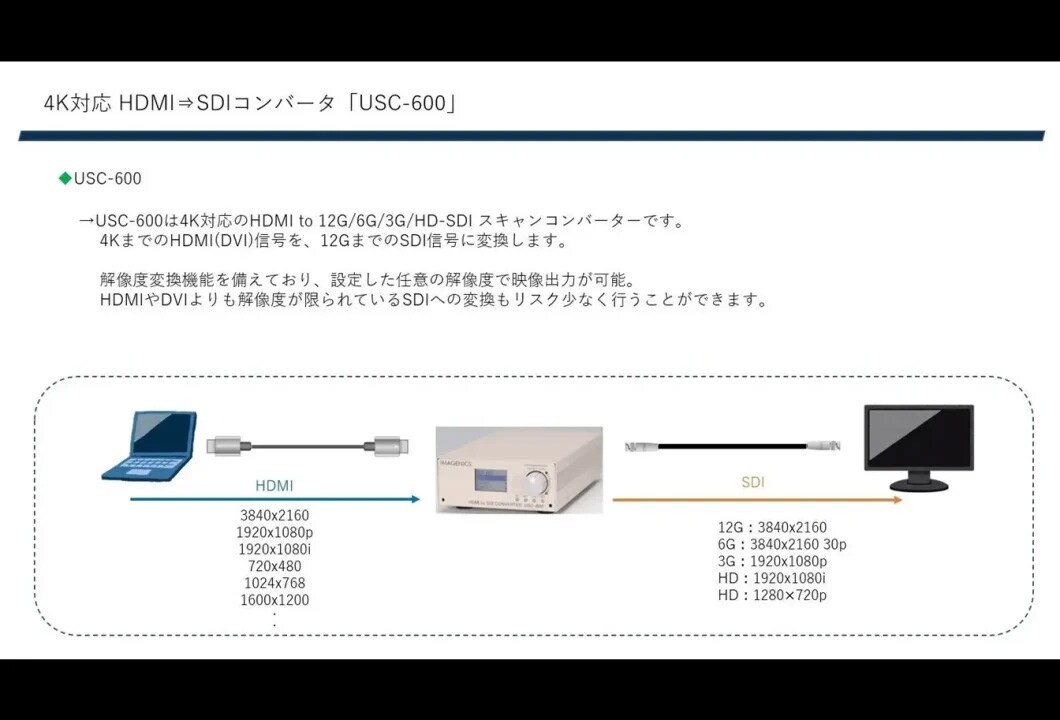

4K 解像度までのHDMI信号を 12G-SDIおよびHD-SDI等のSDI信号に変換するスキャンコンバート機能付きの変換器。 スキャンコンバート機能を内蔵、指定 SDI信号へ全自動変換して出力しイメージニクスイッチャーでの信号切替をフリーズ型などの疑似シームレス効果で切替可能です。

■HDMI to 12G/6G/3G/HD-SDI スキャンコンバーター

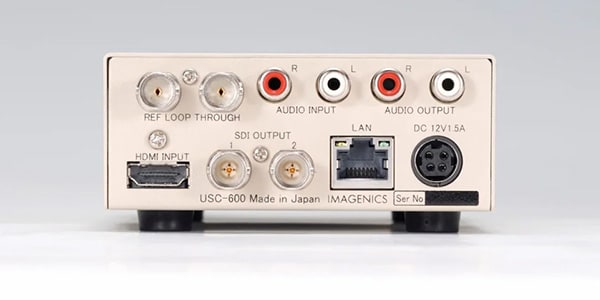

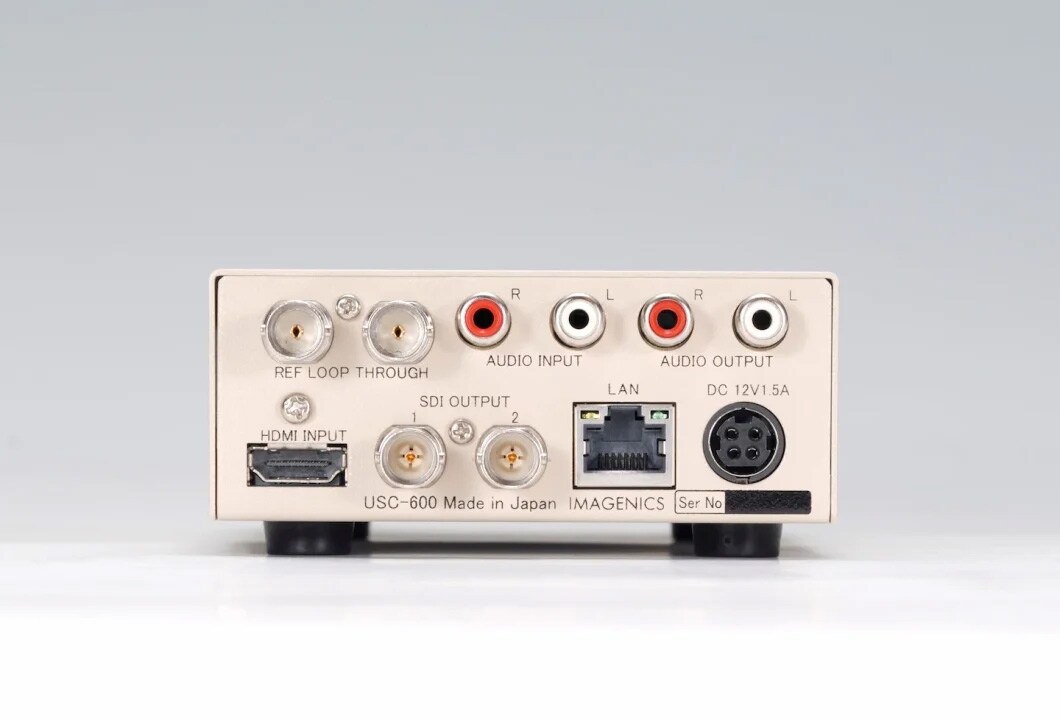

■HDMI入力
TMDSシングルリンク、EDIDエミュレート機能、HDMITypeA19ピンコネクタ1系統
入力解像度：D1～D5、VGA～UXGAおよびWUXGA(ReducedBlanking)、
4K24、4K30、4K60、ピクセルクロックレート：25MHz～600MHz、TMDSデータレート：0.75Gbps～18Gbps
HDMIケーブル長：1920×1080p最長30m、3840×2160@30最長20m、3840×2160@60/4:4:4最長10m
HDMI音声遅延設定：-15ms～500ms(5msステップ)
■SDI出力
SMPTEST2082-1/2081-1/424/292-1準拠、0.8V(p-p)、75Ω、BNC1系統2分配
出力解像度：2160p(59.94、60.00、29.97、30.00)、1080p(59.94、60.00、29.97、30.00)、1080i(59.94、60.00)、720p(59.94、60.00)
SDI量子化ビット数：Y、Cb、Cr各10ビット
SDI出力音声：48kHz8チャンネルLPCM
■映像・音声遅延時間：
約33ms～約50ms(入出力ともに60Hzの場合)
■基準同期入力
3値同期信号またはB.B信号、0.3V(p-p)～0.6V(p-p)、1系統、BNC×2、ループスルー、ハイインピーダンス
■基準同期位相調整
出力信号の±10 ラインまで
■アナログ音声入出力信号
アナログ音声入力：不平衡、245mV(rms)(-10dBu)、40kΩ、最大入力レベル2.1V(rms)(+8.8dBu)、
ステレオRCAピンジャック1系統
アナログ音声出力：不平衡、245mV(rms)(-10dBu、10kΩ以上負荷時)、最大出力レベル2.1V(rms)(+8.8dBu)、
ローインピーダンス、ステレオRCAピンジャック1系統
アナログ音声量子化：48kHz、24bit
音声周波数特性：30Hz～20kHzにおいて-1dB～+1dB以内
音声クロストーク：75dB以上(L-R間)
音声SN比：76dB以上
音声歪率：0.025%以下
■音声レベル調整機能：
消音、-60dB～+20dB(1dBステップ)
■その他：各種デジタル映像プロセス調整、疑似シームレス機能、ズーム機能、音ミュート機能、アスペクト調整機能など
■外部制御：
10Base-T/100Base-TX、Auto-Negotiation、Auto-MDI/MDI-X、RJ-45 1系統
■電源：DC12V1.5A18W(最大)
■SIZE：100(W)×40(H)m×180(D)mm※突起物含まず/約670g
■付属品：ACアダプター1台(12V3A出力)、HDMIコネクタ抜け止め金具(CL-1)1個、結束バンド1本
