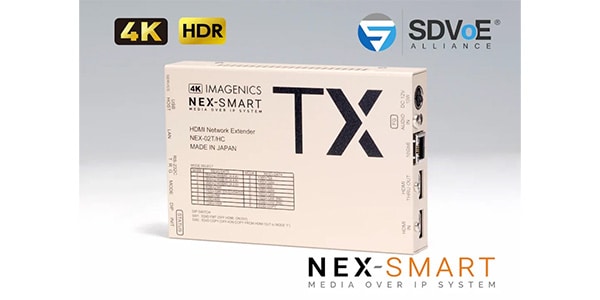

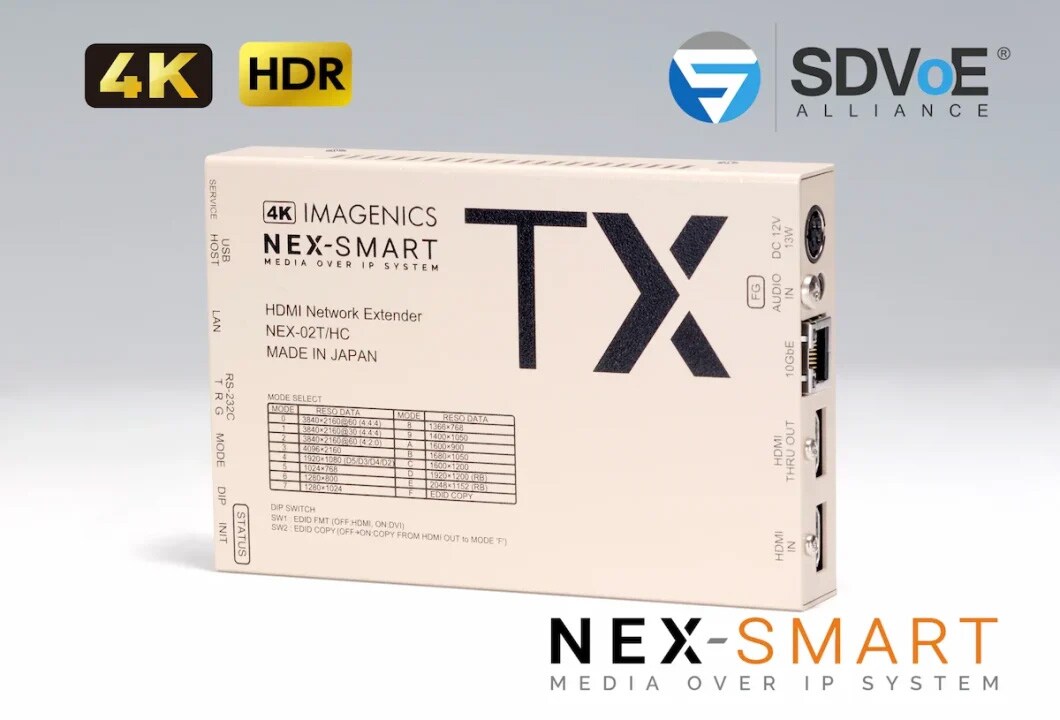

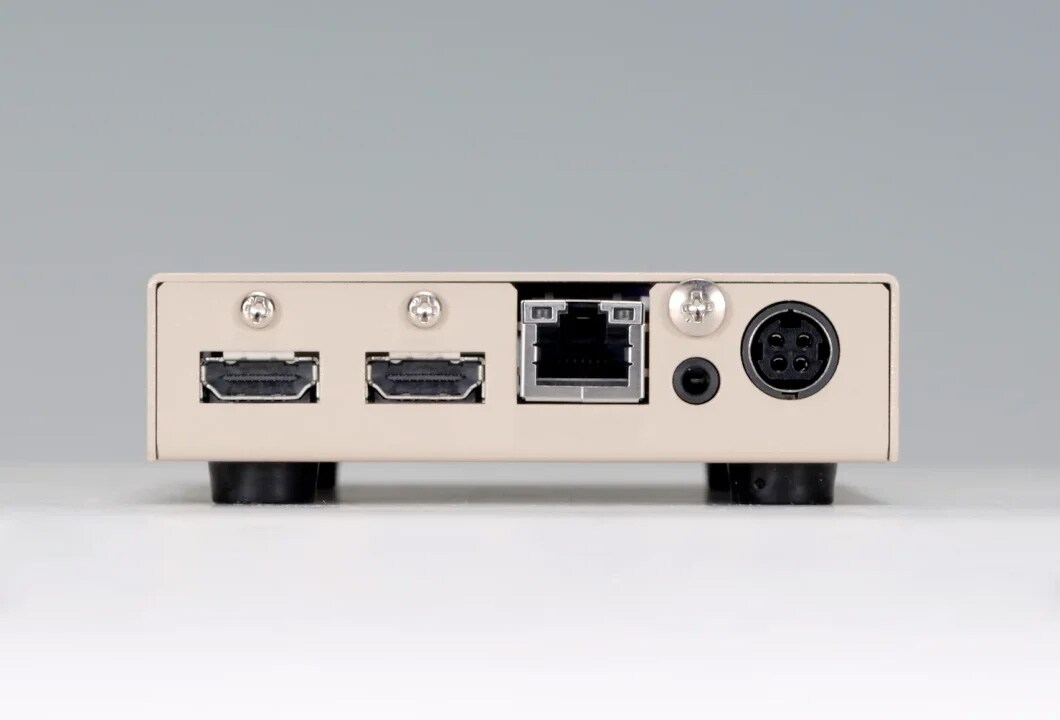

IMAGENICS ( イメージニクス ) / NEX-02T/HC

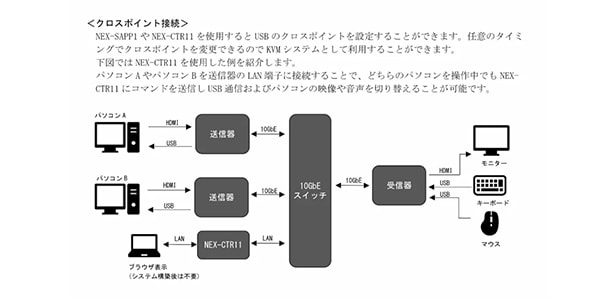

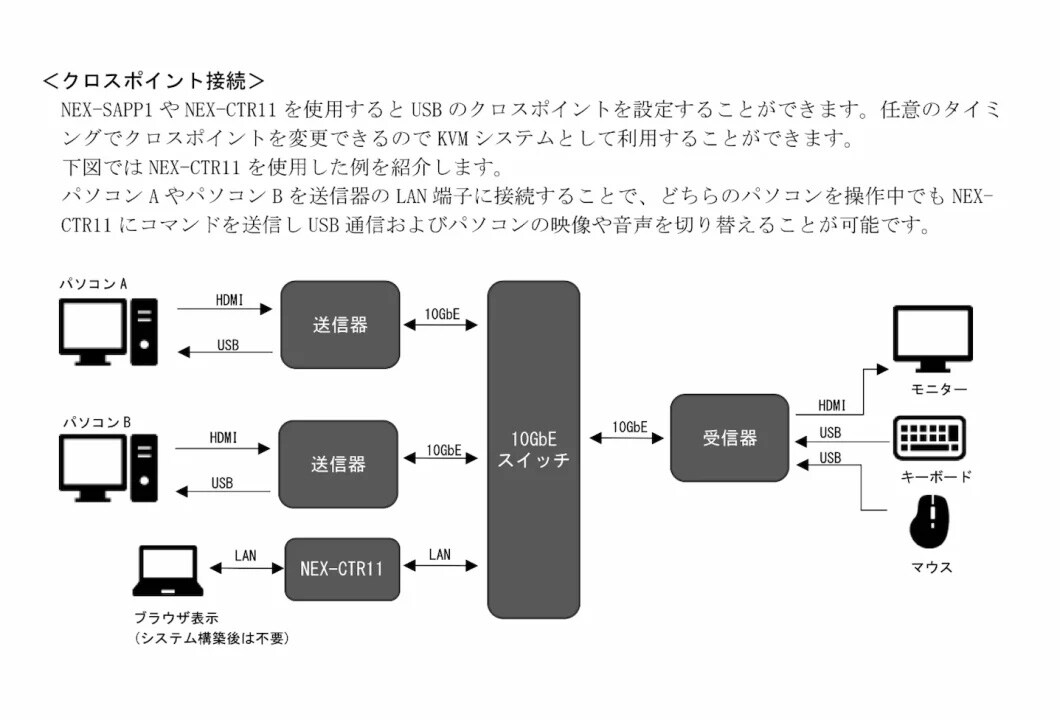

4K60/4:4:4 までのHDMI 信号をCAT6Aケーブルで最長100m 伝送することができる送信器。映像信号や音声信号の他に、USBと1000BASE-T までのLAN を伝送できるほか、NEX-SMART 用のコントローラーやアプリケーションおよび10GbE スイッチと組み合わせて使用することで、多分配構成、マトリックス、ビデオウォールを構築することができます。

■HDMI信号送信器
■映像入力
HDMI信号：TMDSシングルリンク、HDCP1.4/2.2対応、EDIDエミュレータ機能、
HDMITypeA19ピンコネクタ1系統(ARC、HEC、CECは非対応)
対応解像度：D1～D5、VGA～UXGAおよびWUXGA(ReducedBlanking)、4K24、4K30、4K60、
ピクセルクロックレート：25MHz～600MHz、TMDSデータレート：0.75Gbps～18Gbps
HDMIケーブル長：1920x1080p最長30m、3840x2160@30最長20m、3840x2160@60/4:4:4最長10m
■映像出力
HDMI信号：TMDSシングルリンク、HDCP1.4/2.2対応、HDMITypeA19ピンコネクタ1系統
(ARC、HEC、CECは非対応、HDMI出力信号が3840(4096)x2160/4:4:4のとき接続機器に応じて
1920(2048)x1080に自動でダウンコンバート)
10GbE信号：10GBASE-T、RJ-451系統
対応解像度：D1～D5、VGA～UXGAおよびWUXGA(ReducedBlanking)、4K24、4K30、4K60、
ピクセルクロックレート：25MHz～600MHz、TMDSデータレート：0.75Gbps～18Gbps
HDMIケーブル長：1920x1080p最長10m、3840x2160@30最長5m、3840x2160@60/4:4:4最長2m
■伝送距離
CAT6ASTP最長100m：
10GBASE-T、RJ-451系統
■音声入力
LPCM：32kHz～192kHz・16bit～24bit、最大8チャンネル、HDMITypeA19ピンコネクタ1系統
アナログ不平衡：245mV(rms)(-10dBu)、
50kΩ以上、最大入力レベル：2.1V(rms)(+8.7dBu)、3.5φミニステレオジャック1系統

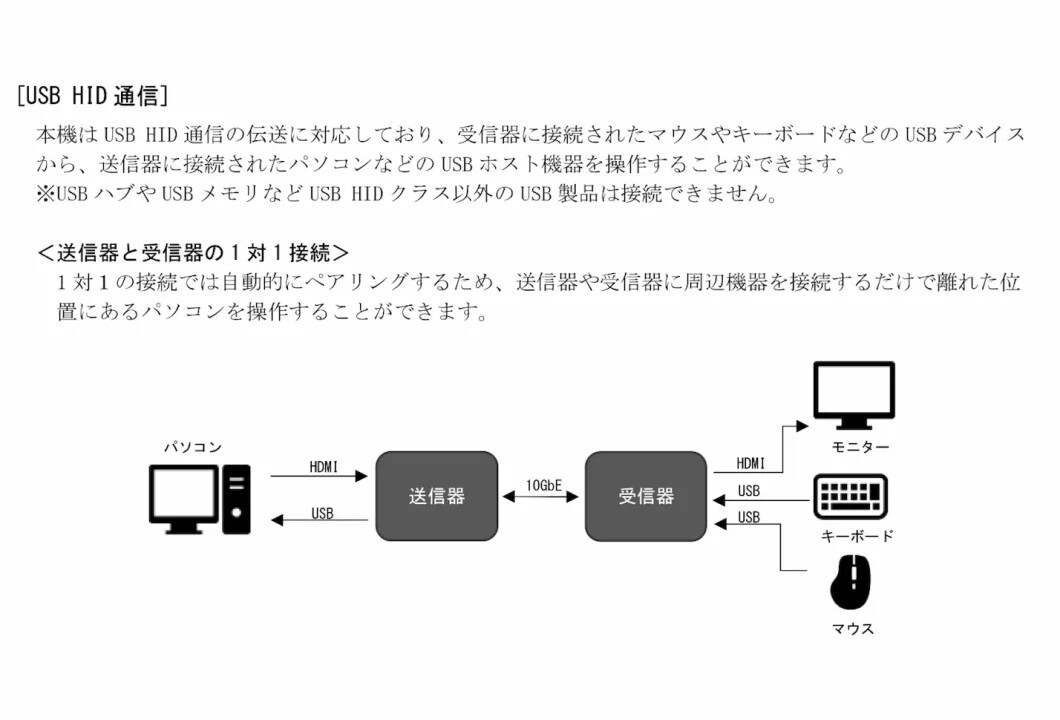

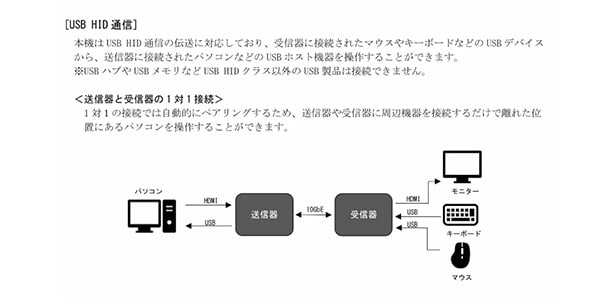

■USB：
HIDクラス相当Type-B1系統
■その他入出力：
LAN：1000BASE-T/100BASE-TX/10BASE-T、Auto-Negotiation、Auto-MDI/MDI-X、RJ-451系統
RS-232C：全二重、9600bps、D-sub9ピンプラグ1系統
■電源/消費電力：
DC12V1.1A13W(最大)、
PoE+(IEEE802.3at)対応PoE+PD14W(最大)
■SIZE：1008(W)x25(H)x奥行き150mm(突起物含まず)
V質量：約550g
付属品ACアダプター1台(12V3A出力)、
HDMIコネクタ抜け止め金具(CL-2)2個、
結束バンド2本、
3ピンターミナルプラグ1個
