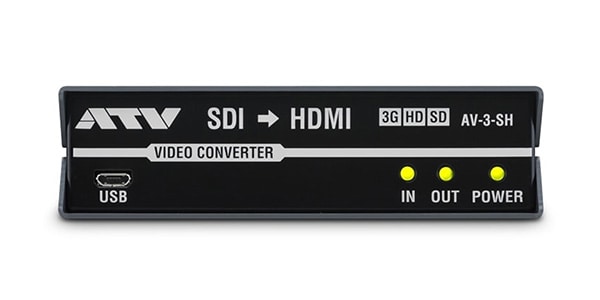

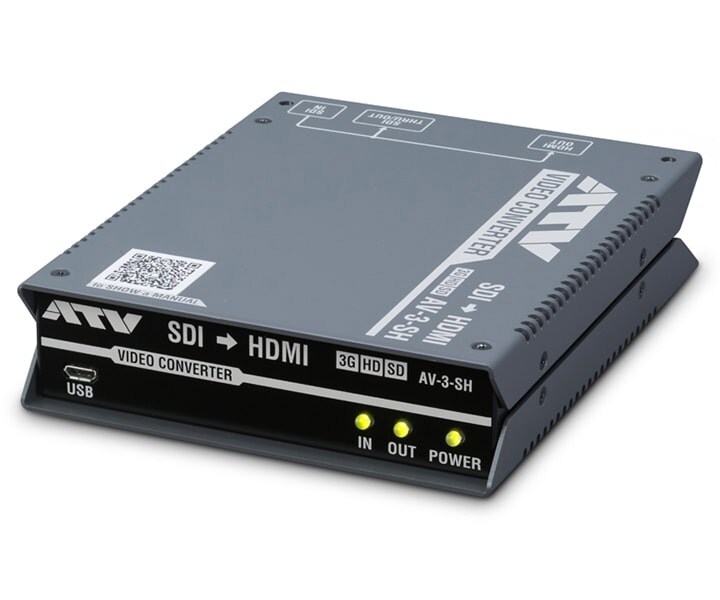

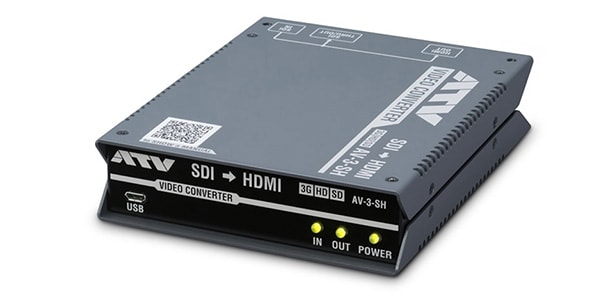

ATV ( エーティーヴイ ) / AV-3-SH 2K ビデオコンバーター

SDIをHDMIに変換するコンバータ。フレームバッファを備え、フレームレート変換にも対応します。

■ビデオコンバーターHDMI2.0→12G-SDI

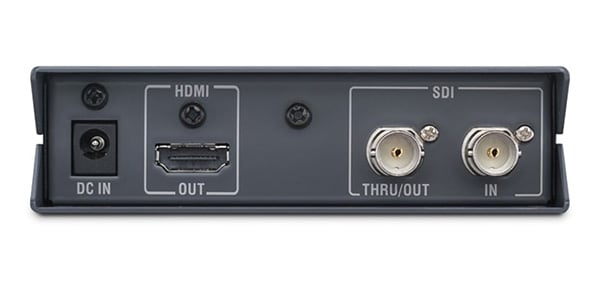

【入出力端子】
■SDI
端子：BNCタイプx1
信号規格 ：SMPTE ST424(SMPTE ST425-AB)、SMPTE ST292、SMPTE ST259-C
映像フォーマット：
2048x1080/60p/59.94p/50p/48p/47.95p/30p/29.97p/25p/24p/23.98p/30PsF/29.97PsF/25PsF/24PsF/23.98PsF(SMPTE ST2048 準拠)
1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i/30PsF/29.97PsF/25PsF/24PsF/23.98PsF(SMPTE ST274 準拠),
1280x720/60p/59.94p/50p(SMPTE ST296 準拠),
720x487/59.94i, 720x576/50i(ITU-R BT.601-5 準拠)
カラーフォーマット：
10bit YCC4:2:2、12bit RGB4:4:4、12bit YCC4:4:4(有効ビットは 10bit)
音声フォーマット：リニア PCM, 24/20bit, 48kHz, 16ch (SMPTE ST299, ST272-C 準拠)

【出力端子】
■SDI
端子：BNCタイプx1
信号規格：SMPTE ST424 (SMPTE ST425-AB)、SMPTE ST292, SMPTE ST259-C
映像フォーマット：
2048x1080/60p/59.94p/50p/48p/47.95p/30PsF/29.97PsF/25PsF/24PsF/23.98PsF(SMPTE ST2048 準拠),
1920x1080/60p/59.94p/50p/60i/59.94i/50i/30PsF/29.97PsF/25PsF/24PsF/23.98PsF(SMPTE ST274 準拠),
1280x720/60p/59.94p/50p(SMPTE ST296 準拠),
720x487/59.94i、720x576/50i(ITU-R BT.601-5 準拠)
カラーフォーマット：10bit YCC4:2:2, 12bit RGB4:4:4, 12bit YCC4:4:4(有効ビットは 10bit)
音声フォーマット リニア：PCM, 24/20bit, 48kHz, 16ch(SMPTE ST299, ST272-C 準拠)

■HDMI
端子：Type A(19ピン)x1
信号規格 ：HDMI1.4b
映像フォーマット：
2048x1080/60p/59.94p/50p/48p/47.95p/30p/29.97p/25p/24p/23.98p(SMPTE ST2048 タイミング),
1920x1080/60p/59.94p/50p/60i/59.94i/50i/30p/29.97p/25p/24p/23.98p,
1280x720/60p/59.94p/50p,
720x480/59.94p, 720x576/50p, 720(1440)x480 / 59.94i, 720(1440)x576 / 50i (CEA-861-F 準拠)
カラーフォーマット：
10bit YCC4:2:2, 8bit RGB4:4:4, 8bit YCC4:4:4
音声フォーマット ：
リニアPCM, 24bit, 48kHz, 2～8ch

【信号処理】
■フレームバッファ：Off/On(リモートソフトウェアにて設定可能)
最少遅延 操作・設定マニュアルに記載
■フレームレート変換機能：フレームスキップ/リピート方式
■グリッジ軽減機能：オーディオ・ソフト・ミュート連動
■オーディオ・ディレイ：0～100msec(リモートソフトウェアにて設定可能)
■3G-SDI Level 変換：双方向可能(リモートソフトウェアにて設定可能)
■カラーフォーマット変換：リモートソフトウェアにて設定可能

【その他】

■USB端子：マイクロ USB タイプ B (Hi-Speed USB)x1
■電源： DC 12V (AC アダプター)
■消費電力：8W
■SIZE： 110(W)x30(H)x136(D)
■質量： 310g(AC アダプターを除く)
■動作温度：+0～+40℃
■付属品 ：
AC アダプター
スタートアップガイド
