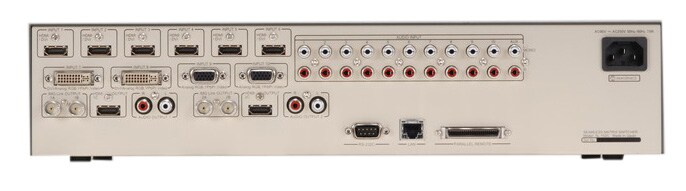

IMAGENICS ( イメージニクス ) / SL-102C

映像・音声10入力2出力のマルチシグナルに対応したシームレスマトリックススイッチャー！

■シームレスマトリックススイッチャー
映像入力
■HDMI/DVI:
対応解像度480i～1080p/VGA～UXGAおよびWUXGA(Reduced Blanking)
Deep Color 対応、HDCP対応、ケー ブル補償機能搭載、
EDID エミュレータ機能搭載、HDMI TypeA 19 ピンコネクタ6 系統
DVI-I 29ピンコネクタ2 系統
■アナログRGB:
0.7V(p-p)75Ω(Sync on Green 時1.0 V(p-p))
同期信号:HD/VD またはCS TTL レベル、またはSync on Green
対応解像度VGA～WUXGA
DVI-I 29ピンコネクタ(EDID エミュレータ機能搭載)2系統
D-subコネクタ2 系統
■コンポーネント:
Y:1.0 V(p-p)、Pb(Cb)/Pr(Cr):0.7 V(p-p)
480i 系はID-1 対応
DVI-I 29 ピンコネクタ2系統
D-subコネクタ2系統
■コンポジット/Sビデオ:
コンポジット/Y:1.0 V(p-p)、C:0.286 V(p-p)
NTSC・PALビデオ信号、NTSC はID-1対応
DVI-I 29ピンコネクタ2系統
D-subコネクタ2系統

映像出力
■HDMI/DVI:
対応解像度480p～1080p/VGA～UXGA およびWUXGA(Reduced Blanking)
Deep Color対応、HDCP対応
HDMI TypeA 19 ピンコネクタ2 系統
■IMG.Link信号:
対応解像度480p ～ 1080p、 VGA～UXGA
およびWUXGA(Reduced Blanking)
オリジナル再エンコード方式シリアルデジタル信号
1.0 V(p-p)75ΩBNCコネクタ2系統 2分配
同軸伝送距離5C-FBで約110m
音声入力
■リニアPCM:
32 kHz～192kHz・16 bit～24 bit、
最大8チャンネル
HDMI TypeA 19 ピンコネクタ6 系統
DVI-I 29ピン コネクタ2系統
■アナログアンバランス:
245 mV(rms) (-10dBu)、50kΩ以上
入力レベル:2.1 V(rms) (+8.8 dBu)
2チャンネルRCAピンジャック
補助入力1系統

音声出力
■リニアPCM:
48 kHz・24 bit、最大8 チャンネル
HDMI TypeA 19ピンコネクタ2系統
BNC コネクタ2 系統2 分配
■アナログアンバランス
245 mV(rms) (-10dBu、10kΩ以上負荷時)
出力レベル:2.1 V(rms) (+8.8 dBu)
ローインピーダンス
2チャンネルステレオRCA ピンジャック2系統
■422(W)x 88(H)x320(D)mm(突起物含まず) 約5.8 kg
