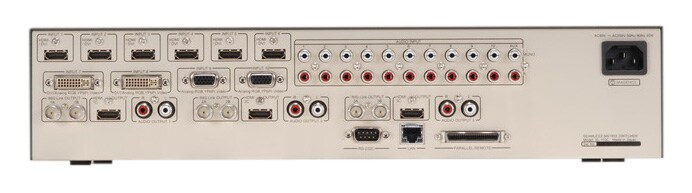

IMAGENICS ( イメージニクス ) / SL-103C

映像・音声10入力3出力のマルチシグナルに対応したシームレスマトリックススイッチャー！

■シームレスマトリックススイッチャー
映像入力
■HDMI/DVI:
対応解像度480i ～ 1080p / VGA ～ UXGA
およびWUXGA(Reduced Blanking)、Deep Color 対応、
HDCP対応、ケーブル補償機能搭載、EDID エミュレータ機能搭載、
HDMI TypeA 19 ピンコネクタ6 系統、DVI-I 29ピンコネクタ2 系統
■アナログRGB:
0.7 V(p-p)75Ω(Sync on Green 時1.0 V(p-p))
同期信号:HD/VD またはCS TTL レベル、またはSync on Green、
対応解像度VGA ～ WUXGA
DVI-I 29 ピンコネクタ(EDID エミュレータ機能搭載)2系統
D-subコネクタ2 系統
■コンポーネント:
Y:1.0 V(p-p)、Pb(Cb)/Pr(Cr):0.7 V(p-p)、
480i系はID-1対応
DVI-I 29 ピンコネクタ2系統
D-sub コネクタ2 系統
■コンポジット/Sビデオ:
コンポジット/Y:1.0 V(p-p)、C:0.286 V(p-p)
NTSC・PAL ビデオ信号、NTSC はID-1対応、
DVI-I 29 ピンコネクタ2系統、D-sub コネクタ2系統

映像出力
■HDMI/DVI:
対応解像度480p～1080p/VGA～UXGAおよびWUXGA(Reduced Blanking)
Deep Color対応、HDCP対応
HDMI TypeA 19ピンコネクタ3系統
■IMG.Link信号:
対応解像度480p～1080p、VGA～UXGAおよびWUXGA(Reduced Blanking)
オリジナル再エンコード方式シリアルデジタル信号
1.0V(p-p)75Ω BNCコネクタ3系統 2分配
同軸伝送距離5C-FBで約110m

音声入力
■リニアPCM:
32 kHz ～ 192 kHz・16 bit ～ 24 bit、最大8 チャンネル
HDMI TypeA 19ピンコネクタ6 系統
DVI-I 29ピンコネクタ2系統
■アナログアンバランス:
245 mV(rms) (-10dBu)、50kΩ以上
入力レベル:2.1 V(rms) (+8.8 dBu)
2チャンネルRCAピンジャック
補助入力1系統

音声出力
■リニアPCM:
48 kHz・24 bit、最大8 チャンネル、
HDMI TypeA 19ピンコネクタ3系統
BNC コネクタ3系統2 分配
■アナログアンバランス:
245mV(rms) (-10dBu、10kΩ以上負荷時)
出力レベル:2.1 V(rms)(+8.8 dBu)
ローインピーダンス
2チャンネルステレオRCA ピンジャック3系統
■SIZE:422(W)x88(H)x320(D) mm(突起物含まず) 約6.0 kg
