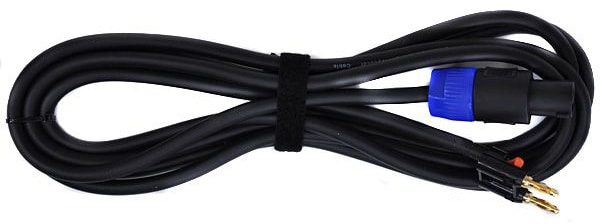

スピーカーケーブルについて

スピコンコネクターをばらします。今回は NL4FX を使っています。

コネクタのブッシングをあらかじめケーブルに通しておきます。

ケーブル先端の被膜をカッターで30mm程むきます。

介在(糸)をカットし、芯線周りをすっきりとさせます。

芯線を15mm程むきます。被膜をニッパー（またはカッター）で切る際は芯線を傷つけないように切ってください。
※ワイヤーストリッパーを使用すると、簡単にカットすることができます。（コネクタの種類によって異なる場合があるのでブッシングの長さに応じて変えてください。）

むいた芯線の先を束ねます。
今回使っている　CANARE / 4S6　は4芯です。

4芯のものを2芯にしたければ、芯線を色別に2本ずつ合わせて束ねます。

NL4FX では画像のように端子が配置されています。

2芯の場合は、白の芯線は［１－］、赤の芯線は［１＋］に接続します。

4芯の場合は、白の芯線は［１－］、透明色は［２－］、赤は［１＋］、ピンクは［２＋］に接続します。

ネジをプラスドライバーで締め、芯線を端子に固定します。

あらかじめケーブルに通しておいたブッシングをNL4FXに取り付け、完成です。
