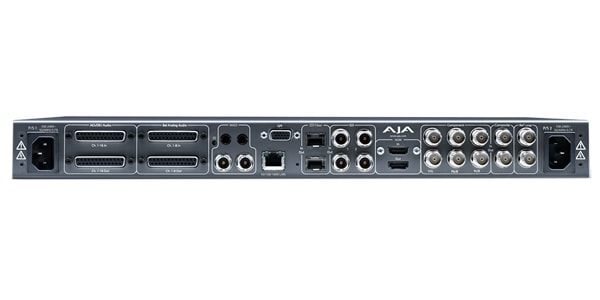

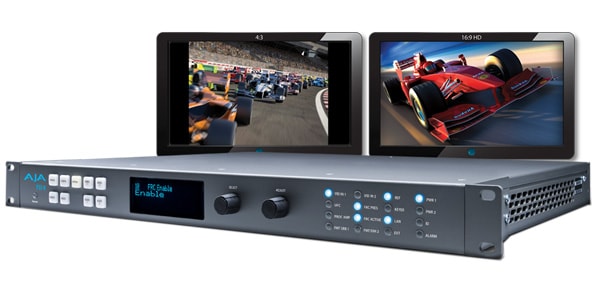

AJA Video Systems / FS1-X

MADI オーディオを使った高度フレーム シンクロナイザーおよびコンバーター

■MADI オーディオ対応コンバーター
ビデオ入出力フォーマット
■SDI と光ファイバー:
FS1-X :標準 SDI ビデオ入出力2 系統
※オプションにて 2 系統の光ファイバービデオ入出力に対応
※光ファイバーを含むすべての SDI ビデオ入出力は、YCbCr 4:2:2 ピクセル フォーマット
※光ファイバー接続 (オプション)により、3G-SDI、SMPTE-259/292/296、8-bit または 10-bit をサポート
・シングルチャンネル LC コネクターモジュール
・シングルチャンネル SC コネクターモジュール
・デュアルチャンネル LC コネクターモジュール
2.97Gb 3G-SDI レベル B (SMPTE 425-B / SMPTE 372)
・2K 1080p 50
・1080p 50 (SMPTE 274)
3G-SDI レベル B 2.967 (2.97/1.001) Gb (SMPTE 425-B / SMPTE 372)
・2K 1080p 59.94
・1080p 59.94 (SMPTE 274)
3G-SDI レベル A 2.97Gb (SMPTE 425-A)
・2K 1080p 50
・1080p 50 (SMPTE 274)
3G-SDI レベル A 2.967 (2.97/1.001) Gb (SMPTE 425-A)
・2K 1080p 59.94
・1080p 59.94 (SMPTE 274)
Dual-Link HD-SDI, 2x 1.485Gb (SMPTE 372)
・2K 1080p 50
・1080p 50
Dual-Link HD-SDI, 2x 1.4835Gb (SMPTE 372)
・2K 1080p 59.94
・1080p 59.94
Dual-Link HD-SDI, 2x 1.4835Gb (SMPTE 372)
・2K 1080p 59.94
・1080p 59.94
SD-SDI, 270Mb (SMPTE 259-C)
・625i 50
・525i 59.94
■HDMI:
HDMI 入力:SMPTE ビデオフォーマットのみに対応
※民生用機器向けビデオスキャンフォーマットのビデオ入力フォーマットは、RGB または YCbCr 4:2:2 ピクセル フォーマット
※コンピューター スキャン レート非対応
・1080p 23.98, 24, 25, 29.97, 50, 59.94
・1080i 50, 59.94
・720p 50, 59.94
・625p 50
・625i 50
・525p 59.94
・525i 59.94
■HD/SD アナログコンポーネント:
アナログコンポーネント入力:YCbCr 4:2:2 ピクセル フォーマットに対応
SMPTE または Betacam レベルに設定可能
※コンポジット入力が行われる場合、コンポーネント入力は利用不可
・1080p 23.98, 24, 25, 29.97
・1080PsF 23.98, 24, 25, 29.97
・1080i 59.94
・720p 50, 59.94
・625i 50
・525i 59.94
■SD アナログコンポジット:
・FS1-X コンポジット アナログ ビデオ入力/出力フォーマット:
※コンポーネント入力が行われる場合、コンポジット入力は利用不可
・625i 50
・525i 59.94 (NTSC 7.5 IRE または 0 IRE セットアップに切り替え可能)
■リファレンス:
・1080p 50 3 値シンク
・1080i 50、59.94 3 値シンク
・720p 50、59.94 3 値シンク
・525i 59.94、625i 50 アナログ コンポジット
※現在のビデオ プロセッサ 1 入力に対してゲンロックの使用が可能
※フリー ラン
■例外フォーマット
以下のフォーマットには対応不可。
・720p 23.98、24、25、29.97
・すべての 30/60 フレーム レート
・4:4:4 YCbCr、RGB、XYZ 入力
・4:2:2 YCbCr 12-bit 入力
■SIZE:482.6(W)x44.45(H)x406.4(D)mm 3.6kg
